Лекция 11:

Анимация

Элемент animate – анимация градиента

Элемент градиент может быть динамичным, причем определение анимации происходит непосредственно внутри секции defs:

<defs>
<linearGradient id="MyGradient" x1="0%" y1="0%" x2="0%" y2="100%">

<stop offset="0" style="stop-color:white;"/>
     <stop offset="100%" style="stop-color:blue;">
<animate attributeName="offset"
         from="0%" to="100%" dur="10s"
         repeatCount="indefinite"/>
</stop>
</linearGradient>
</defs>

<rect x="0" y="0" width="150" height="150" fill="url(#MyGradient)"/>

Анимация будет видна, если в документе будет хотя бы одна фигура, с указанной градиентной заливкой. В данном случае в качестве такой фигуры выступает прямоугольник. В табл. 11.5 приводятся пример анимированного градиента.

Таблица 11.5. Анимация градиента.
Код Вид в браузере
11.5.1
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
 "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="150" height="150"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
<title>Лекция 11. Анимация</title>
     <desc>
          Пример animateGradient1.svg
     </desc>

<defs>
    <linearGradient id="MyGradient" x1="0%" y1="0%" x2="0%" y2="100%">

      <stop offset="0" style="stop-color:white;"/>
     <stop offset="100%" style="stop-color:blue;">
      <animate attributeName="offset"
         from="0%" to="100%" dur="10s"
               repeatCount="indefinite"/>
      </stop>
    </linearGradient>
  </defs>

  <rect x="0" y="0" width="150" height="150" fill="url(#MyGradient)"/>
</svg>
Листинг 11.5.1. Пример animateGradient1.svg
Описание

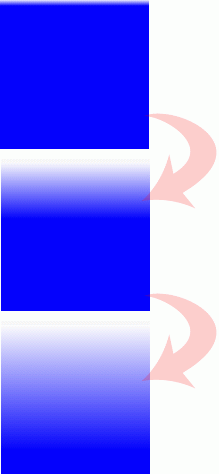

Атрибут attributeName в данном случае принимает значение "offset", поскольку этот параметр отвечает за границу области градиента. В результате в течении 10 секунд можно видеть последовательное смещение границы.
Код Вид в браузере
11.5.2
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
 "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="150" height="150"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
<title>Лекция 11. Анимация</title>
     <desc>
     Пример animateGradient2.svg
     </desc>

<defs>
<radialGradient id="MyGradient">
      <stop offset="0" style="stop-color:blue;"/>
     <stop offset="100%" style="stop-color:white;">
      <animate attributeName="offset"
         from="0%" to="100%" dur="10s"
               repeatCount="indefinite"/>
      </stop>

</radialGradient>

  </defs>
<circle cx="75" cy="75" r="70" fill="url(#MyGradient)"/>
</svg>
Листинг 11.5.2. Пример animateGradient2.svg
Описание

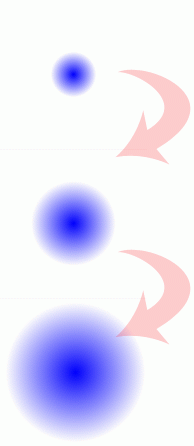

Аналогичный пример для радиального градиента.

Элемент animate. Применение attributeType="CSS"

При анимации свойств, названия которых соответствуют спецификации CSS, следует указывать значение CSS атрибута attributeType явным образом. В табл. 11.6 приводится пример изменения атрибута stroke-width.

Таблица 11.6. Элемента animate, attributeType="CSS"
Код Вид в браузере
11.6.1
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
 "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="200" height="100"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
<title>Лекция 11. Анимация</title>
     <desc>
          Пример animateAT_CSS1.svg
     </desc>
<rect x ="5" y="5" width="190" height="90"
      stroke="green" stroke-width="2" fill="none"></rect>

<rect x="75" y="25" width="50" height="50"  fill="none"
      stroke="red">
<animate  attributeType="CSS" attributeName="stroke-width"
         from="0" to="45" dur="10s"
        repeatCount="indefinite"/>

</rect>
</svg>
Листинг 11.6.1. Пример animateAT_CSS1.svg
Описание
Изменение толщины контура прямоугольника.
