Работа с графикой

6.5. Создание диаграмм

Кроме графических файлов, в документы Word можно вставлять диаграммы. С помощью диаграмм можно наглядно представлять числовые данные, например, проследить, как изменяются данные, увидеть развитие того или иного проекта в динамике. Диаграммы превращают похожие друг на друга столбцы цифр в графические объекты, которые гораздо легче воспринимать и приятнее изучать. Создание диаграмм в Word — совсем не сложная операция, поэтому работать с ними может даже начинающий пользователь.

Для создания диаграммы сделайте следующее.

1. Установите курсор в том месте, где нужно вставить диаграмму.
2. Перейдите на вкладку Вставка и щелкните по кнопке Диаграмма в группе Иллюстрации (рис. 6.69).



   Рис. 6.69. Кнопка Диаграмма на ленте
3. В окне Вставка диаграммы (рис. 6.70) выберите тип диаграммы



   Рис. 6.70. Окно Вставка диаграммы

В документе появится диаграмма. Кроме этого, будет открыто окно программы Microsoft Excel, в котором будет выведена таблица данных (рис. 6.71). В эту таблицу нужно ввести числовые значения и пояснения к ним. Работать с ее элементами нужно так же, как с обычными таблицами. Чтобы изменения, внесенные в ячейку таблицы данных, отобразились на диаграмме, нажмите клавишу Enter.

увеличить изображение
Рис. 6.71. Диаграмма и таблица данных

Внешний вид диаграммы, выбранный изначально, можно изменить в любой момент. Для этого используется меню Экспресс-стили в группе Стили диаграмм на вкладке Конструктор. Вы сможете выбрать из 48 различных вариантов представления диаграммы.

Если вы хотите получить доступ к другим диаграммам, нажмите кнопку Изменить тип диаграммы в группе Тип на ленте (рис. 6.72).

Рис. 6.72. Группа Тип на ленте

6.6. Объекты WordArt

Среди типов графики, используемых в Word, особое место занимают объекты WordArt. Это специальный текст, который можно использовать для оформления различных документов Word. Например, с его помощью можно создать заголовок, оформить рекламное объявление или брошюру. Красочный объект WordArt — прекрасное средство для привлечения внимания.

Объекты WordArt являются векторными, соответственно в Word есть много инструментов для редактирования данных фигур. Вы можете растягивать, сжимать, изгибать, вписывать их в разные геометрические фигуры. Кроме того, можно изменять цвет, заливку, толщину линий и наличие теней.

Упражнение 6.5. Создание объекта WordArt

Чтобы вставить в документ объект WordArt, сделайте следующее.

1. Перейдите на вкладку Вставка и щелкните по кнопке WordArt в группе Текст
2. В меню WordArt выберите тип объекта (рис. 6.73).



   Рис. 6.73. Меню WordArt
3. В диалоговом окне Изменение текста WordArt введите текст надписи, а также подберите гарнитуру, кегль и начертание шрифта (рис. 6.74).



   Рис. 6.74. Диалоговое окно Изменение текста WordArt
4. Нажмите кнопку ОК, чтобы подтвердить ввод. Объект WordArt отобразится в рабочем окне (рис. 6.75).



   Рис. 6.75. Объект WordArt

Теперь вы сможете редактировать эту надпись, используя вкладку Работа с объектами WordArt-Формат (рис. 6.76). Вы можете изменять форму, параметры и направление текста, стиль объекта, расстояние между буквами и т. д.

увеличить изображение
Рис. 6.76. Вкладка Работа с объектами WordArt-ФорматWordArt

Как и для фигур, для объектов WordArt можно задавать параметры обтекания текстом, добавлять тень и изменять параметры объема. Также обратите внимание на кнопку Изменить фигуру WordArt, которая находится в группе Стили WordArt (рис. 6.77). Нажатие этой кнопки вызывает меню, в котором можно выбрать траекторию движения текста и параметры искривления надписи.

Рис. 6.77. Меню Изменить фигуру WordArt

Объекты SmartArt

Объекты SmartArt являются чем-то средним между диаграммами и фигурами. Они дают возможность представить разную информацию в виде удобных графических блоков. В более ранних версиях Word, где возможность добавления объектов этого типа отсутствовала, пользователи были вынуждены тратить много времени на выравнивание фигур на странице, вставку текста и форматирование.

В Word 2007 предлагается большое число макетов для графического представления данных разного типа.

Чтобы вставить в документ объект SmartArt, сделайте следующее.

1. Перейдите на вкладку Вставка и щелкните по кнопке SmartArt в группе Иллюстрации
2. Выберите наиболее подходящий макет в окне Выбор рисунка SmartArt (рис. 6.78). Выбирая макет, учитывайте то, какие именно данные вы будете размещать. Например, вариант Воронка предназначен для того, чтобы акцентировать внимание на концепциях, которые сходятся в единое целое (рис. 6.79), а макет Расходящиеся стрелки предназначен для оформления двух противоположных по смыслу идей, между которыми нужно сделать выбор (рис. 6.80). Выбор между макетами делать несложно, поскольку для каждого из них представлено подробное описание.



   увеличить изображение
   Рис. 6.78. Окно Выбор рисунка SmartArt



   Рис. 6.79. Макет Воронка

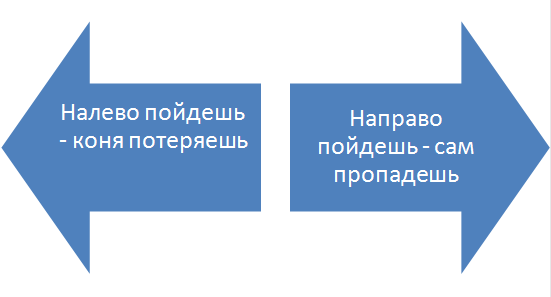

   Рис. 6.80. Макет Расходящиеся стрелки
3. После добавления объекта SmartArt в документ необходимо будет ввести текст в поля, отмеченные как [Текст]. Это можно делать как непосредственно в области объекта, так и используя специальную область задач Введите текст (рис. 6.81).



   увеличить изображение
   Рис. 6.81. Объект SmartArt и область задач Введите текст

Рис. 6.82. Кнопка для вызова области задач Введите текст
