Отражение объектов

Отражение объектов – одна из наиболее часто встречающихся задач при работе с любой графикой. Сочетания команд ScaleTransform и TranslateTransform позволяет легко получать нужный результат (рис. 6.7):

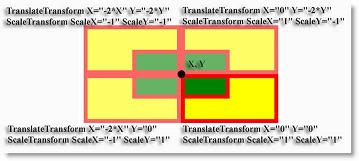

Отражение объекта при помощи команд ScaleTransform и TranslateTransform

увеличить изображение
Рис. 6.7. Отражение объекта при помощи команд ScaleTransform и TranslateTransform

Исходная фигура находится в правой нижней части рисунка. При подстановке координат в команды их можно варьировать в некоторых пределах для получения определенного эффекта, например "перекрытия". Исходное изображение можно заменить отражением, если указывать смещение на длину и высоту фигуры (рис. 6.8):

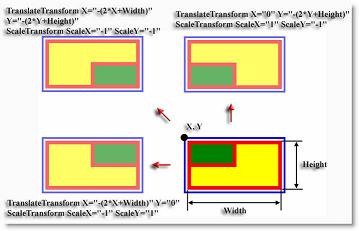

Замещение исходного изображения отражением

увеличить изображение
Рис. 6.8. Замещение исходного изображения отражением

В табл. 6.4приводится различные варианты отражения объекта.

Таблица 6.4. Отражение фигуры при помощи команд ScaleTransform и TranslateTransform
№ Код Вид в браузере
6.4.1
<Canvas
xmlns="http://schemas.microsoft.com/client/2007"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
Width="210" Height="110"
Background="White"
x:Name="Page">
<!--Исходная фигура (Нижняя правая)-->
<Canvas Width="210"
Height="110" Canvas.Left="0"
Canvas.Top="0">
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="100"
Height="50"  Fill="yellow"
Stroke="red" StrokeThickness="4"/>
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="50"
Height="25"  Fill="green"
Stroke="red" StrokeThickness="4" />

  <Canvas.RenderTransform>
  <TransformGroup>
    <TranslateTransform X="0"
Y="0"/>
    <ScaleTransform ScaleX="1"
ScaleY="1" />
  </TransformGroup>
  </Canvas.RenderTransform>
  </Canvas>

</Canvas>

Описание
Исходная фигура. Применение команд ScaleTransform и TranslateTransform с указанными параметрами не изменяет масштаба и расположения
№ Код Вид в браузере
6.4.2
<Canvas
xmlns="http://schemas.microsoft.com/client/2007"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
Width="210" Height="110"
Background="White"
x:Name="Page">

<!--Нижняя левая фигура -->
<Canvas Width="210"
Height="110" Canvas.Left="0"
Canvas.Top="0">
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="100"
Height="50"  Fill="yellow"
Stroke="red" StrokeThickness="4"/>
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="50"
Height="25"  Fill="green"
Stroke="red" StrokeThickness="4" />

  <Canvas.RenderTransform>
  <TransformGroup>
    <TranslateTransform X="-210"
Y="0"/>
    <ScaleTransform ScaleX="-1"
ScaleY="1" />
  </TransformGroup>
  </Canvas.RenderTransform>
  </Canvas>


</Canvas>

Описание
Отражение фигуры справа налево со смещением на ширину
№ Код Вид в браузере
6.4.3
<Canvas
xmlns="http://schemas.microsoft.com/client/2007"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
Width="210" Height="110"
Background="White"
x:Name="Page">

<!--Верхняя правая фигура -->
<Canvas Width="210"
 Height="110" Canvas.Left="0"
Canvas.Top="0">
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="100"
Height="50"  Fill="yellow"
Stroke="red" StrokeThickness="4"/>
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="50"
Height="25"  Fill="green"
Stroke="red" StrokeThickness="4" />

  <Canvas.RenderTransform>
  <TransformGroup>
    <TranslateTransform X="0"
Y="-110"/>
    <ScaleTransform ScaleX="1"
ScaleY="-1" />
  </TransformGroup>
  </Canvas.RenderTransform>
  </Canvas>


</Canvas>

Описание
Отражение фигуры снизу вверх со смещением на высоту
№ Код Вид в браузере
6.4.4
<Canvas
xmlns="http://schemas.microsoft.com/client/2007"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
Width="210" Height="110"
Background="White"
x:Name="Page">


<!--Верхняя левая фигура -->
 <Canvas Width="210" Height="110"
Canvas.Left="0" Canvas.Top="0">
 <Rectangle Canvas.Left="105"
Canvas.Top="55"
Width="100" Height="50"
Fill="yellow"
Stroke="red" StrokeThickness="4"/>
 <Rectangle Canvas.Left="105"
Canvas.Top="55" Width="50"
Height="25"  Fill="green"
Stroke="red" StrokeThickness="4" />

    <Canvas.RenderTransform>
    <TransformGroup>
      <TranslateTransform X="-210"
Y="-110"/>
      <ScaleTransform ScaleX="-1"
ScaleY="-1" />
    </TransformGroup>
    </Canvas.RenderTransform>
    </Canvas>

</Canvas>

Описание
Отражение фигуры справа налево и снизу вверх со смещением на ширину и высоту
№ Код Вид в браузере
6.4.5
<Canvas
xmlns="http://schemas.microsoft.com/client/2007"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
Width="210" Height="110"
Background="White"
x:Name="Page">
<!--Исходная фигура (Нижняя правая)-->
<Canvas Width="210" Height="110"
Canvas.Left="0" Canvas.Top="0">
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="100"
Height="50"  Fill="yellow"
Stroke="red" StrokeThickness="4"/>
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="50"
Height="25"  Fill="green"
Stroke="red" StrokeThickness="4" />

  <Canvas.RenderTransform>
  <TransformGroup>
    <TranslateTransform X="0"
 Y="0"/>
    <ScaleTransform ScaleX="1"
ScaleY="1" />
  </TransformGroup>
  </Canvas.RenderTransform>
  </Canvas>
<!--Нижняя левая фигура -->
<Canvas Width="210" Height="110"
 Canvas.Left="0" Canvas.Top="0">
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="100"
Height="50"  Fill="yellow"
Stroke="red" StrokeThickness="4"/>
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="50"
Height="25"  Fill="green"
Stroke="red" StrokeThickness="4" />

  <Canvas.RenderTransform>
  <TransformGroup>
    <TranslateTransform X="-210"
 Y="0"/>
    <ScaleTransform ScaleX="-1"
ScaleY="1" />
  </TransformGroup>
  </Canvas.RenderTransform>
  </Canvas>
<!--Верхняя правая фигура -->
<Canvas Width="210"
Height="110" Canvas.Left="0"
Canvas.Top="0">
<Rectangle Canvas.Left="105"
 Canvas.Top="55" Width="100"
Height="50"  Fill="yellow"
Stroke="red" StrokeThickness="4"/>
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="50"
Height="25"  Fill="green"
Stroke="red" StrokeThickness="4" />

  <Canvas.RenderTransform>
  <TransformGroup>
    <TranslateTransform X="0"
Y="-110"/>
    <ScaleTransform ScaleX="1"
ScaleY="-1" />
  </TransformGroup>
  </Canvas.RenderTransform>
  </Canvas>
<!--Верхняя левая фигура -->
  <Canvas Width="210"
Height="110" Canvas.Left="0"
Canvas.Top="0">
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="100"
Height="50"  Fill="yellow"
Stroke="red" StrokeThickness="4"/>
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="50"
Height="25"  Fill="green"
Stroke="red" StrokeThickness="4" />

  <Canvas.RenderTransform>
  <TransformGroup>
    <TranslateTransform X="-210"
Y="-110"/>
    <ScaleTransform ScaleX="-1"
ScaleY="-1" />
  </TransformGroup>
  </Canvas.RenderTransform>
  </Canvas>

</Canvas>

Описание
Исходная фигура и три отражения
№ Код Вид в браузере
6.4.6
<Canvas
xmlns="http://schemas.microsoft.com/client/2007"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
Width="220" Height="120"
Background="White"
x:Name="Page">

<!--Справа налево-->
<Canvas Width="220"
 Height="120" Canvas.Left="0"
Canvas.Top="0" >
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="100"
Height="50"  Fill="yellow"
Stroke="red" StrokeThickness="4"/>
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="50"
Height="25"  Fill="green"
Stroke="red" StrokeThickness="4" />

  <Canvas.RenderTransform>
  <TransformGroup>
    <TranslateTransform X="-310"
Y="0"/>
    <ScaleTransform ScaleX="-1"
ScaleY="1" />
  </TransformGroup>
  </Canvas.RenderTransform>
  </Canvas>
<!--Вспомогательная рамка вокруг рисунка-->

<Rectangle Canvas.Left="100"
Canvas.Top="50" Width="110"
Height="60"  Fill="Transparent"
Stroke="blue" StrokeThickness="2"/>

</Canvas>

Описание
Отражение фигуры справа налево с замещением исходной фигуры
№ Код Вид в браузере
6.4.7
<Canvas
xmlns="http://schemas.microsoft.com/client/2007"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
Width="220" Height="120"
Background="White"
x:Name="Page">

<!--Снизу вверх-->
<Canvas Width="220"
Height="120" Canvas.Left="0"
Canvas.Top="0" >
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="100"
Height="50"  Fill="yellow"
Stroke="red" StrokeThickness="4"/>
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="50"
Height="25"  Fill="green"
Stroke="red" StrokeThickness="4" />

  <Canvas.RenderTransform>
  <TransformGroup>
    <TranslateTransform X="0"
 Y="-160"/>
    <ScaleTransform ScaleX="1"
 ScaleY="-1" />
  </TransformGroup>
  </Canvas.RenderTransform>
  </Canvas>

<!--Вспомогательная рамка вокруг рисунка-->

<Rectangle Canvas.Left="100"
Canvas.Top="50" Width="110"
Height="60"  Fill="Transparent"
 Stroke="blue" StrokeThickness="2"/>
</Canvas>

Описание
Отражение фигуры снизу вверх с замещением исходной фигуры.
№ Код Вид в браузере
6.4.8
<Canvas
xmlns="http://schemas.microsoft.com/client/2007"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
Width="220" Height="120"
Background="White"
x:Name="Page">

<!--Снизу вверх и справа налево-->
<Canvas Width="220"
Height="120" Canvas.Left="0"
 Canvas.Top="0" >
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="100"
Height="50"  Fill="yellow"
Stroke="red" StrokeThickness="4"/>
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="50" Height="25"
 Fill="green" Stroke="red" StrokeThickness="4" />

  <Canvas.RenderTransform>
  <TransformGroup>
    <TranslateTransform X="-310"
Y="-160"/>
    <ScaleTransform ScaleX="-1"
ScaleY="-1" />
  </TransformGroup>
  </Canvas.RenderTransform>
  </Canvas>

<!--Вспомогательная рамка вокруг рисунка-->

<Rectangle Canvas.Left="100"
Canvas.Top="50" Width="110"
Height="60"  Fill="Transparent"
Stroke="blue" StrokeThickness="2"/>

</Canvas>

Описание
Отражение фигуры справа налево и снизу вверх с замещением исходной фигуры
№ Код Вид в браузере
6.4.9
<Canvas
xmlns="http://schemas.microsoft.com/client/2007"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
Width="220" Height="120"
Background="White"
x:Name="Page">
<!--Исходная фигура-->
<Canvas Width="220" Height="120"
Canvas.Left="0" Canvas.Top="0">
<Rectangle Canvas.Left="105" Canvas.Top="55"
Width="100" Height="50"  Fill="yellow"
Stroke="red" StrokeThickness="4"/>
<Rectangle Canvas.Left="105" Canvas.Top="55"
Width="50" Height="25"  Fill="green"
Stroke="red" StrokeThickness="4" />

  <Canvas.RenderTransform>
  <TransformGroup>
    <TranslateTransform X="0"
Y="0"/>
    <ScaleTransform ScaleX="1"
ScaleY="1" />
  </TransformGroup>
  </Canvas.RenderTransform>
  </Canvas>

<!--Снизу вверх и справа налево-->
  <Canvas Width="220"
Height="120" Canvas.Left="0"
Canvas.Top="0" Opacity="0.6">
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="100"
 Height="50"  Fill="yellow"
Stroke="red" StrokeThickness="4"/>
<Rectangle Canvas.Left="105"
Canvas.Top="55" Width="50"
Height="25"  Fill="green"
Stroke="red" StrokeThickness="4" />

  <Canvas.RenderTransform>
  <TransformGroup>
    <TranslateTransform X="-310"
Y="-160"/>
  <ScaleTransform ScaleX="-1"
ScaleY="-1" />
  </TransformGroup>
  </Canvas.RenderTransform>
  </Canvas>

<!--Вспомогательная рамка вокруг рисунка-->

<Rectangle Canvas.Left="100"
Canvas.Top="50" Width="110"
Height="60"  Fill="Transparent"
Stroke="blue" StrokeThickness="2"/>
</Canvas>

Описание
При расположении фигуры бывает довольно трудно подобрать нужные координаты. Задачу можно упростить, если оставить исходный объект, а позиционирование осуществлять с полупрозрачной фигурой
Дальше >>
< Лекция 5 || Лекция 6: 1234567 || Лекция 7 >

Вопросы и ответы

вопросов: 0

Студенты

всего: 14
Илья Столупин
Илья Столупин
Россия
предложить дружбу
Олег Борхаленко
Олег Борхаленко
Украина
предложить дружбу
