Лекция 8:

Техпроцесс подготовки издания: Pre press, Press, Post press

< Лекция 7 || Лекция 8: 123 || Лекция 9 >

Подготовка файлов к выводу пленок на ФНА и печати

Вы создали отличный документ. Он превосходно выглядит на экране и отлично печатается на лазерном принтере. К сожалению, это вовсе не означает, что в сервисном бюро будут настроены так же оптимистично, как и вы. Они могут встретиться с огромным количеством проблем, о которых вы могли забыть или просто не знать. Поэтому, при подготовке оригиналов к изданию очень часто издатели пользуются услугами рекламных бюро, дизайн-бюро или репроцентров. Заказчик может прийти в рекламное бюро с идеей издания, с авторскими оригиналами или с электронной формой издания - с набранным и сверстанным текстом и готовыми цветоделенными иллюстрациями или только с цветными и черно - белыми оригиналами - слайдами, фотографиями, рисунками или электронным изображением компьютерной графики, если, например, планирует напечатать плакат. Во всех случаях заказчик получит фотоформы, которые он затем отдает в типографию.

Новый термин

Фотоформа в полиграфических технологиях это изобразительный иллюстрационный или текстовой однокрасочный негатив или диапозитив, подготовленный для копирования (изображение на прозрачной основе) с целью изготовления печатной формы при подготовке оригинала издания к полиграфическому воспроизведению.

При выполнении всего тиража, например, методом офсетной печати, используется печатная форма.

Новый термин

Печатная форма это поверхность пластины (плиты или цилиндра), изготовленной из разных материалов. В качестве материала может служить светочувствительный слой или фотополимер, а также поверхность металла, пластмассы, бумаги, дерева, литографского камня. Печатная форма служит для образования и сохранения изображения в виде участков, воспринимающих печатную краску (печатные элементы) и не воспринимающих краску (пробельные элементы) и передающих ее на запечатываемый материал или передаточное звено, например, офсетный цилиндр, тампон, в процессе печатания.

К фотоформам необходимо отнести не только фотоизображения, но и изображения, изготовленные на прозрачных материалах с использованием непрозрачных красок (материалов), например, чертежи, изготовленные тушью на прозрачной недеформирующейся пленке или диапозитивы, изготовленные на прозрачной пленке лазерным принтером. На иллюстрациях (рис. 8.4) показан пример цветоделенных фотоформ для полноцветной печати оборотной стороны карманного календарика от новгородского фитнес-центра Елена.


Рис. 8.4. Пример полноцветной печати оборотной стороны календарика (CMYK)

увеличить изображение
Рис. 8.4. Пример полноцветной печати оборотной стороны календарика (CMYK)

Основные требования к фотоформам

Так как любая фотоформа - это изображение, то ко всем фотоформам предъявляются общие требования к качеству, а именно:

  • Размер изображения на фотоформе должен быть равен заданному размеру репродукции. Допустимые отклонения - не более ± 0,05 мм.
  • Изображение должно быть визуально резким по всей площади фотоформы.
  • На изображении не должно быть вуали, пятен, царапин и посторонних прозрачных и непрозрачных точек, а также заломов основы фотопленки.
  • Изображение должно располагаться по центру листа фотопленки. Расстояние от края изображения до края фотопленки должно быть не менее 1,5 см.
  • Изображение для изготовления печатных форм офсетной печати должно быть на фотоформе зеркальным (нечитаемым) по отношению к оригиналу. Для способов высокой классической и глубокой печати изображение на фотоформе должно быть прямым (незеркальным, читаемым) по отношению к оригиналу.

Вывод фотоформ на фотонаборном автомате (ФНА)

С точки зрения издательских систем все принтеры подразделяются на две категории - PostScript и не-PostScripr. Во вторую попадают все матричные и струйные принтеры, а также лазерные принтеры, не имеющие аппаратной поддержки PostScript, т. е. в этих принтерах отсутствует интерпретатор PostScript, реализованный в виде электронной схемы. Фотонаборный автомат является очень сложным "интеллектуальным" принтером, и вывод на него ничем не отличается от вывода на офисный лазерный PostScript-принтер. Фотонаборный автомат позволяет выводить фотографические пленки. Это не единственное его отличие от лазерного принтера. Даже самый хороший лазерный принтер не позволяет выдать отпечаток с разрешением 3600 точек/дюйм. Столь высокое разрешение необходимо для адекватной передачи полутонов и оттенков цвета. В последнее время с ростом вычислительной мощности персональных компьютеров происходит постепенный переход от аппаратной реализации интерпретаторов PostScript к программной. Наиболее часто программная интерпретация используется в фотонаборных автоматах. Это связано с очень высокой стоимостью аппаратного интерпретатора для устройств, обеспечивающих такое огромное разрешение при печати. Значительно дешевле, оказывается, приобрести отдельный мощный компьютер и запустить на нем программу растрового процессора (RIP - Raster Image Processor). Следует отметить, что векторные изображения растрируются в RIP (Raster Image Processor) фотонаборного автомата (ФНА) и передаются на экспонирующее устройство ФНА, который выводит растрированное изображение на фотопленку. Имеются два способа растрирования: традиционный и схоластический. При традиционном растрировании изображение разбивается на точки определенной формы, размер которых зависит от плотности цвета в данном месте изображения. Точки образуют ряды, повернутые на определенные углы к горизонтали, называемые углами поворота растра. Разные цвета выводятся на пленку под различными углами, чтобы при печати краски не накладывались одна на другую, а образовывали своеобразную "розетку". При рассматривании на некотором удалении расположенные на небольшом расстоянии друг от друга цветные точки, смешиваясь с белым цветом бумаги и между собой, сливаются и в сумме дают определенный цветной оттенок. Частота следования этих рядов из точек называется линиатурой растра и она зависит от типа используемой печатной машины, бумаги, краски и ряда других параметров. Например, для газетной бумаги выбирают линиатуру 70-90 линий на дюйм (lpi), для бумаги среднего качества - 100-133 lpi, для высококачественной - 150 lpi и выше. Следует заметить, что с печатью выше 175 lpi может справиться далеко не каждая печатная машина и не на любой бумаге. Сейчас часто используется другой тип растрирования - стохастический, при котором точки одинакового размера случайным образом концентрируются в большем количестве в темных областях и в меньшем - в светлых. При этом заметно повышается качество изображения, и исчезают проблемы, связанные с появлением муара из-за неправильных установок углов поворота растра, обеспечивается хорошая проработка мелких деталей. Стохастика, как правило, применяется только для растровых изображений, для плашек лучше использовать традиционное растрирование.

Новый термин

Муар - дефект, паразитный узор, дополнительный рисунок на растрированном изображении (оттиске), появляющийся в виде квадратов, кругов или волнистых линий.

В издательском деле PostScript-принтеры составляют большинство используемых устройств печати. PostScript предоставляет такие важные для издательских нужд возможности, как задание параметров растрирования, печать импортированных EPS-изображений, поддержка PostScript-шрифтов, точная обработка развернутых, кадрированных изображений и т. п. Если у вас нет PostScript-принтера, вы не сможете использовать значительную часть возможностей любых издательских программ. Как правило, интерпретаторы PostScript поставляются и отдельно в виде модуля (печатной платы с разъемами) с набором микросхем. Модуль может быть вставлен в слот расширения принтера. Язык PostScript развивается параллельно с развитием всей компьютерной отрасли. К настоящему моменту существуют три его версии, называемые уровнями PostScript: Level I, Level 2 и Level 3. В каждой новой версии интерпретатора PostScript добавляются новые возможности: поддержка новых форматов, объектов и способов их трансформации, параметров растрирования, управления цветом, и многое другое. Все версии PostScript совместимы снизу вверх, т.е. PostScript новой версии способен интерпретировать все команды языка более старой версии.

Цветоделение или конвертация RGB - CMYK

Многие оттенки, созданные цветовой системой RGB, не удается передать при печати. Поэтому нередко прекрасные краски рисунка на мониторе после печати оказываются блеклыми. Для решения проблемы используется цветоделение. Процессом цветоделения называют процесс преобразования фотографического изображения в изображение, которое состоит из конечного числа монохромных красок - обычно четырех: (Cyan - голубая, Magenta - пурпурная, Yellow - желтая и Black - черная), которыми будут пользоваться при его воспроизведении на печатающем устройстве (принтере или печатной машине). Полученные компоненты изображения называются сепарациями.

Новый термин

Цветоделением называется разложение цветного изображения из режима RGB на четыре составные краски CMYK, которые затем соединяются при печати, образуя многоцветное изображение. Для печатника (оператора) сервисного бюро цветоделение - это процесс получения четырех экспонированных пленок по одной для каждого составного цвета (CMYK). Соответственно: Cyan - голубой, Magenta - пурпурный, Yellow - желтый, black (Key) - черный. Цветоделение - очень сложный процесс, поэтому качество готового изображения во многом зависит от опыта оператора, правильной калибровки всей системы и мастерства печатника.

На практике переход из RGB в CMYK осуществляется через специальные программные фильтры ( рис. 8.5), где учитываются все будущие установки печати: система основных триадных красок, коэффициент растискивания точки, баланс красок, способ генерации черного цвета, а также максимальный уровень краски и другие установки.

Цветоделение электронным (оптическим) способом

Рис. 8.5. Цветоделение электронным (оптическим) способом

Цветоделение, электронным (оптическим) способом происходит следующим образом: исходный оригинал освещается белым светом, между оригиналом и экспонируемой фотопленкой последовательно устанавливают светофильтры. Красный светофильтр генерирует Голубую (Cyan) сепарацию, зеленый фильтр - пурпурную (Magenta), синий фильтр используется, чтобы генерировать Желтую (Yellow) сепарацию. Черная сепарация получается путем совмещения всех трех. Когда свет проходит через Красный фильтр, это засвечивает области негативной пленки, (преобразует их к черному), в тех местах, где красная компонента белого света есть в оригинале. Негативная пленка преобразуется в позитивную, где черные части позитивной пленки теперь соответствуют областям изображения, в которых Красная компонента отсутствует. Следовательно, позитивная пленка становится синей сепарацией, так как синий цвет это отсутствие красного. Эта же самая процедура используется, чтобы произвести Пурпурные и Желтые пленки сепараций. В CMYK: C - для синей краски (Cyan), M - для пурпурной краски (Magenta), Y - для Желтой краски (Yellow), K - для Черного (Black). Таким образом, в процессе цветоделения цветное изображение разбивается на цветные слои, соответствующие отдельным краскам (голубой, пурпурный, желтый и черный - Cyan, Magenta, Yellow, blacK) . Каждому слою соответствует отдельная пленка, вышедшая из фотонаборного автомата и отдельная форма для печатной машины (см. рис. 3.4). С появлением компьютерных издательских систем процесс цветоделения стал исключительно прост, но только при наличии опыта, или посоветовавшись с опытными работниками сервис-бюро и типографии вы можете взяться за цветоделение сами.

Цветопробы (Color Proofing)

Если заказчику важно, чтобы цвет (например, эмблемы фирмы) получился точно таким же, как на его образце, то есть только один способ получить очень достоверное изображение - так называемая цветопроба с пленок.

Новый термин

Цветопроба (Color Proofing) представляет собой технологическую операцию, предназначенную для визуальной оценки ожидаемых результатов печати цветного изображения. Цветопробное оборудование используется для быстрого и относительно недорогого получения цветных отпечатков, эмулирующих по виду и цвету конечную полиграфическую продукцию. Такой отпечаток называют цветопробным, так как в основном он используется для контроля цвета.

Хотя говорить об абсолютной адекватности нельзя - цветопроба представляет собой лишь более или менее точную имитацию офсетного печатного процесса (процесса печати всего тиража в типографии). Предсказуемость результатов печати по результатам цветопробы определяется, во-первых, наличием необходимой информации о параметрах конечного печатного процесса в типографии, во-вторых, возможностью учета этих параметров при выполнении цветопробы в сервисном бюро. Насколько это реально - зависит от конкретного оборудования, используемого для выполнения цветопробы. По принципу работы цветопробное оборудование делится на два класса - аналоговое и цифровое. Для аналоговой цветопробы исходными графическими данными являются фотоформы - те, что будут использованы при изготовлении печатных форм. "Контрактные" цветопробы как правило аналоговые. Место аналоговой цветопробы в процессе допечатной подготовки жестко определено способом их выполнения - между изготовлением фотоформ и печатью тиража. Дороговизна (как самого оттиска, так и корректировки обнаруженных ошибок) и относительно низкая оперативность предполагают ее использование для "выходного контроля" особо ответственных материалов и для передачи в печатный процесс (другие виды пробы печатники могут просто не принять). Цифровые цветопробы делают на цветных принтерах, имеющих широкий цветовой охват (способных передать большое число цветов и оттенков), и имеющих механизмы эмуляции того или иного печатного процесса. Цифровые цветопробы используют обычно как "дизайнерские", но сейчас, в связи с широким распространением систем СТР (производство без фотоформ) некоторые цифровые цветопробы можно отнести к разряду "контрактных" (например DuPont Cromalin Digital). Место цифровой цветопробы как технологической операции в процессе допечатной подготовки неоднозначно - напрашиваются, по меньшей мере, три возможных варианта:

  • Цветопроба непосредственно после сканирования и цветокоррекции. Оптимально по оперативности - если не годится, можно сразу исправить ошибки (произвести цветокоррекцию и повторить цветопробу) или даже заменить оригинал. Экономит массу времени, так как исключает повторное выполнение каких-либо манипуляций на дальнейших этапах.
  • Цветопроба с окончательно сверстанных полос, но до вывода фотоформ. Помимо цвета отдельных иллюстраций позволяет оценить цветовое решение полосы в целом - зачастую небольшие отклонения цвета кажутся вполне допустимыми, если рассматривать отдельные изображения, и "режут глаз", когда эти изображения оказываются рядом. Такая проба гораздо больше подходит для утверждения заказчиком, а также позволяет обнаружить ошибки, допущенные при верстке.
  • Цветопроба непосредственно с фотоформ. Это самая дорогая цветопроба.

Треппинг (маскирование)

При использовании нескольких красок необходимо следить за тем, чтобы цветоделенные печатные формы были точно выровнены друг относительно друга. Неточное совмещение красок при печати (неточная приводка) приводит к тому, что между смежными объектами появляются зазоры или нежелательные цветные полосы. Иначе говоря, если одна или несколько красок будут напечатаны с некоторым смещением, то между цветными элементами появятся видимые зазоры, а растровые точки, вместо того, чтобы складываться в полиграфическую розетку, будут восприниматься как разрозненные компоненты. Чтобы свести к минимуму эффект несовмещения печатных форм, применяют технологию треппинга, которая заключается в незначительном перекрытии смежных цветов вдоль общих границ.

Новый термин

Треппинг - взаимное перекрывание элементов на странице, необходимое для компенсации погрешностей совмещения (приводки) печатных форм. При отсутствии треппинга между смежными цветами могут возникать белые или цветные зазоры. Треппинг - вынужденная совокупность мер, препятствующих образованию зазоров на границе двух цветовых областей при печати.

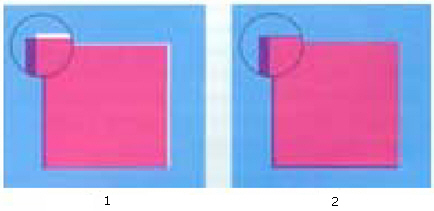

На рис. 8.6 изображено, как в местах неточной приводки (из-за смещения пленок, печатных форм, незначительного изменения размеров бумаги при прохождении через печатный станок и множества других факторов) через цвет происходит просвечивание белой бумаги - рис. 8.6,1. Этот эффект наиболее заметен при печати цветных плашек, линий и букв, особенно в тех случаях, когда они находятся на цветном фоне. На рис. 8.6,2 проведен трепинг и дефект печати устранен.

Пример печати с трепингом и без (1 - Без трепинга. Наблюдаем дефект при наложении цветов - белый зазор между цветами.  2 - Дефект приводки, компенсирован трепингом)

Рис. 8.6. Пример печати с трепингом и без (1 - Без трепинга. Наблюдаем дефект при наложении цветов - белый зазор между цветами. 2 - Дефект приводки, компенсирован трепингом)

Треппинг требуется не во всех публикациях. Например, если публикация содержит лишь изолированные цветные области, не соприкасающиеся между собой, то необходимость в треппингс полностью отпадает. Существуют несколько способов трепинга. Один из способов трепинга заключается в том, что для компенсации неточной приводки применяют утолщение контуров плашек на некоторую заданную величину. Плашки незначительно перекрывают друг друга и несовмещение становится практически незаметным. При печати пересекающихся цветных объектов верхний цвет по умолчанию маскирует лежащие под ним цвета. Иными словами, в области пересечения объектов печатается только самый верхний цвет, а все остальные цвета удаляются. Другим распространенным способом трепинга является создание рамки вокруг иллюстрации. Рамка, напечатанная с наложением поверх иллюстрации, позволяет скрыть практически любые дефекты, вызванные неточной приводкой. Кто же должен делать треппинг? В профессиональные DTP встроены средства автоматизации треппинга и в простых случаях вы можете решить эту задачу самостоятельно, используя настройки по-умолчанию. Но если вы не имеете соответствующего опыта, или в публикации имеются сложные для треппинга элементы, то эту работу можно заказать в сервисных бюро, которые располагают квалифицированными сотрудниками и специальными программами растрового треппинга.

Пример 9.1. Создание буклета формата А4 c одним сгибом в InDesign CS5

Новый термин

Буклет - форма печатного издания, состоящая не из отдельных сброшюрованных листов), а из одного или нескольких листов, которые складываются и вкладываются один в другой по параллельным сгибам без переплета. Буклеты раскрывают, читают, рассматривают как ширму ( рис. 8.7).

Образец полноцветного буклета А3 с 2 сгибами

Рис. 8.7. Образец полноцветного буклета А3 с 2 сгибами

В форме буклета издаются краткие путеводители, рекламы, проспекты, программы и т.п. Стандартные форматы буклета (в разложенном виде): А3, А4, 297x630 мм и 210x210 мм. Практически все предложения по буклетам, предлагают использовать глянцевую мелованную бумагу плотностью 130-150 г/м2.

Шаг 1. Устанавливаем параметры буклета

Создадим 4-х страничный буклет в один сгиб, содержащий рекламу обуви, например, для "Компания Обувь Бот" ООО. Пусть страницы буклета имеют формат А4, но печатаются с двух сторон на листе формата A3. Таким образом, общее количество полос: 4. Создайте в InDesign документ со следующими параметрами ( рис. 8.8).

Задаем параметры буклета

увеличить изображение
Рис. 8.8. Задаем параметры буклета

Добавьте 3 страницы, например, командой Создать новую страницу на панели Страницы ( рис. 8.9).

Четыре страницы буклета созданы

Рис. 8.9. Четыре страницы буклета созданы

Чтобы верстать разворотами, отключите в меню панели Страницы настройку Разрешить перемещение страниц документа и перетащите в панели Страницы страницы 4-ю к 1-й так, как показано на рис. 8.10. Таким образом, мы сможем работать сразу с разворотами.

Четвертая страница отбуксирована к первой

Рис. 8.10. Четвертая страница отбуксирована к первой

Сохраните документ.
