Лекция 7:

Пример подготовки макета листовки на печатную машину

< Лекция 6 || Лекция 7: 12 || Лекция 8 >

Приемы верстки листовки для вывода на печатную машину

Нашу листовку формата A5 мы подготовим к печати на листе А3+, а именно - 450 на 320 мм.

Новый термин

Бумага формата A3+ (Super A3) не имеет строго стандартизированного размера. В международный стандарт ISO 216 входит только формат А3, а формат А3+ представляет собой формат А3 увеличенный за счет расширения полей. Причем, каждый производитель бумаги и принтеров увеличивает поля на свою величину и получает свой формат А3+.

Делаем команду Файл-Новый документ (Ctrl+N) с параметрами печатного листа и верхним отступом в 10 мм. ( рис. 7.8).

Параметры нового документа

увеличить изображение
Рис. 7.8. Параметры нового документа

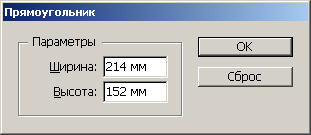

В новом открывшемся документе на панели инструментов выбираем Прямоугольный фрейм, щелкаем им на листе и создаем фрейм с припусками под обрез 2 мм. - рис. 7.9.

Задаем размеры фрейма

Рис. 7.9. Задаем размеры фрейма

Далее выделяем фрейм и размещаем его по листу А3+, их будет 4 шт. Для этого выбираем Редактирование-Создать серию дубликатов или используем перетаскивание мышью с удержанием клавиши Alt. Границы фреймов выравниваем по центру листа и блокируем от перемещения.

Добавляем кресты, цветовую шкалу и метки реза

Полиграфический макет должен иметь кресты (для сведения красок), шкалки (для правильного раската краски на листе) и метки реза (для правильной нарезки листовок в нужный размер).

Создаем кресты и метки для обрезки

В процессе печати на пластину, подготовленную для монтажа пленок при полноцветной печати помещаются поочередно пленки с изображениями листовки в цветах С (Cyan), M (Magenta), Y (Yellow) и K (Black) (Контур). Кресты нужны для того, чтобы печатник мог свести (совместить) эти изображения.

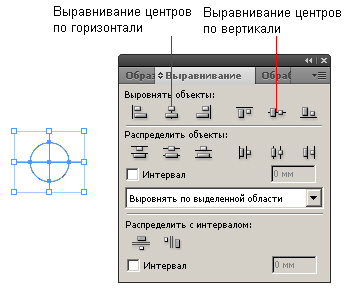

Рисуем инструментом Эллипс окружность с нажатой клавишей Shift, диаметром 4 мм, толщиной 0,25 мм. Добавляем две линии, горизонтальную и вертикальную, инструментом Линия, длиной 7 мм., толщиной 0,25 мм. Выравниваем выделенные объекты по центру, вертикально и горизонтально на палитре Выравнивание ( рис. 7.10).

Создаем служебную метку креста

Рис. 7.10. Создаем служебную метку креста

Цвет креста ставим Регистрация (всеми цветами, печатается на всех формах) - рис. 7.11.

Задаем цвет креста

Рис. 7.11. Задаем цвет креста

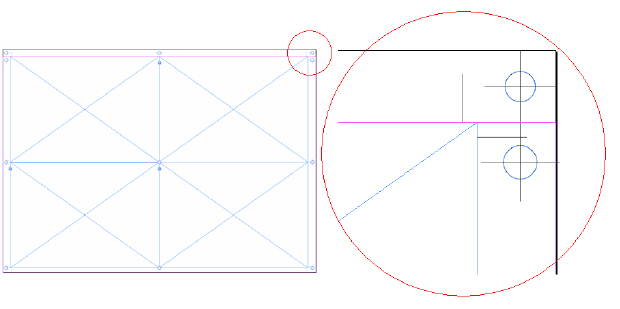

Теперь крест размещаем по углам документа, делая в верхней части документа двойной крест. Линиями 7 мм и толщиной 0,25 мм создаем метки реза, с припусками 2 мм с каждой стороны. Они нужны резчику бумаги. Наш макет теперь выглядит как на рис. 7.12.

На макете расставлены кресты и метки реза (справа показан угол макета в увеличенном масштабе)

Рис. 7.12. На макете расставлены кресты и метки реза (справа показан угол макета в увеличенном масштабе)
Создаем шкалки цветовой модели CMYK

Далее делаем шкалки, которые нужны для правильного нанесения количества краски на бумагу, т.е. по этим квадратикам печатник будет выравнивать краску. Рисуем прямоугольник 5 на 5 мм без обводки и делаем заливку С (Cyan). Далее рисуем квадратики цветов M (Magenta), Y (Yellow) и K (Black) и получаем следующее - . Командой Редактирование-Создать серию дубликатов размножим цветовые квадратики ( рис. 7.13). Число 20 по горизонтали мы вычислили как 5 мм х 4 шт., а повторение 20 раз взяли наугад, так как это можно всегда подправить.

Создаем серию дубликатов шкалы

Рис. 7.13. Создаем серию дубликатов шкалы

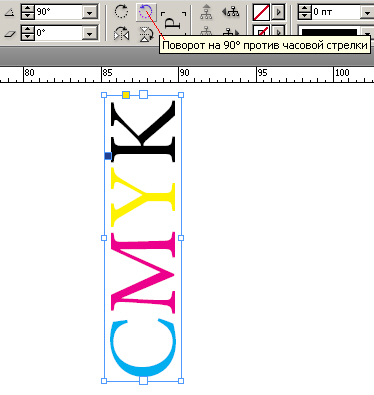

Далее сделаем также кеглем 18 цветовое обозначение цветов и повернем этот текст на 90 градусов ( рис. 7.14).

С помощью палитры Управление текст повернут на 90 градусов

Рис. 7.14. С помощью палитры Управление текст повернут на 90 градусов

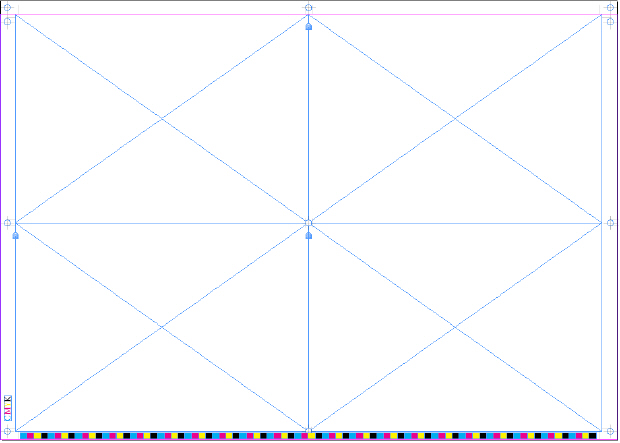

Цветовую шкалу и обозначение цветовой модели разместим на листе ( рис. 7.15).

Цветовая шкала CMYK размещена на листе

Рис. 7.15. Цветовая шкала CMYK размещена на листе

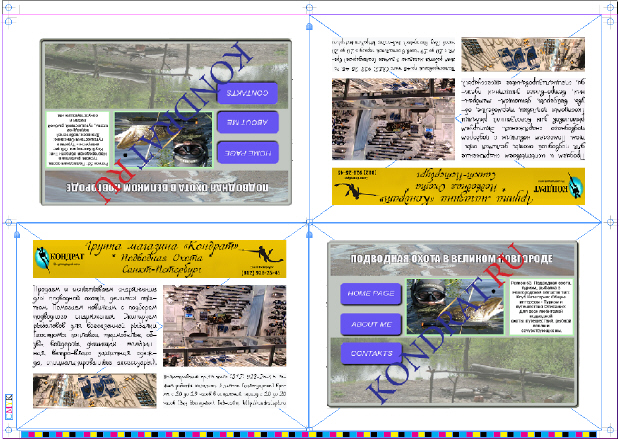

Теперь командой Файл-Поместить вставляем листовку во фреймы ( рис. 7.16). Располагать листовки будем в шахматном порядке (это облегчает печатнику равномерно распределять количество краски по зонам).

Макет сверстан

увеличить изображение
Рис. 7.16. Макет сверстан

Сохранение макета в формате PDF

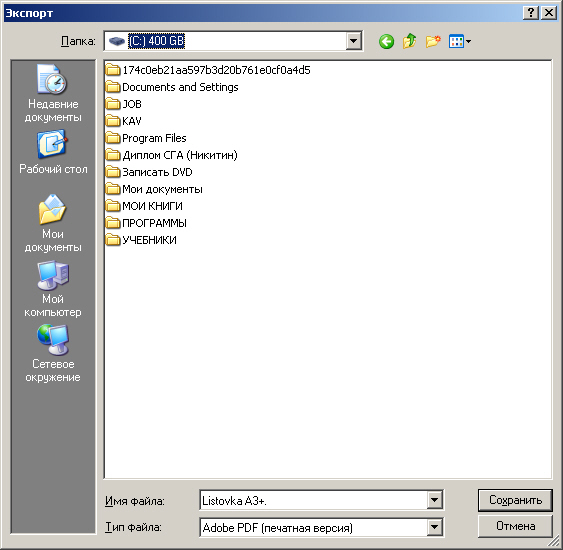

Выполняем команду Файл-Стили Adobe PDF-Полиграфическое качество, в открывшемся окне выбираем путь сохранения файла, даем название файлу (на английском), например, Listovka A3+ ( рис. 7.17).

Указываем маршрут для сохранения PDF файла

Рис. 7.17. Указываем маршрут для сохранения PDF файла

Нажимаем на кнопку Сохранить ( рис. 7.18).

Окно экспорта в PDF

увеличить изображение
Рис. 7.18. Окно экспорта в PDF

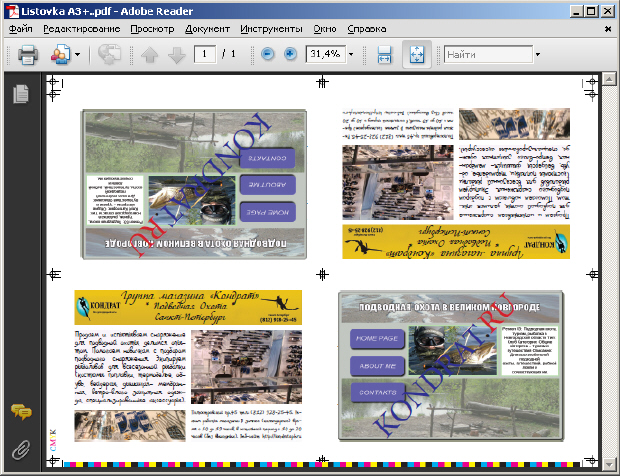

Нажимаем на кнопку Экспорт и получаем готовый файл для фотовывода ( рис. 7.19).

Листовку в PDF формате можно отправлять на печатную машину

увеличить изображение
Рис. 7.19. Листовку в PDF формате можно отправлять на печатную машину

Вопросы для самоконтроля

  • Перечислите известные вам стандартные форматы бумаги.
  • В чем смысл нанесения на макет полиграфических меток (крестов, шкалок, меток реза)?
  • В чем особенности цвета Регистрация?
  • Создай рекламную листовку клуба любителей кошек (или туристической фирмы). Придумайте название клуба, девиз, адрес, разместите на листовке служебные типографские метки.
