Анимация в Microsoft Expression Blend

Пакет Microsoft Expression Blend содержит визуальные средства для работы с анимацией. Сначала создадим уже знакомый нам прямоугольник, который и будем анимировать:

<Canvas
  xmlns="http://schemas.microsoft.com/client/2007"
  xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
  Width="200" Height="100"
  Background="White"
  x:Name="Page">


<Rectangle Canvas.Left ="5"
Canvas.Top="5" Width="190"
Height="90" Stroke="green"
StrokeThickness="2" Fill="Transparent" />
<Rectangle Canvas.Top="40"
 Width="20" Height="20"
 Fill="red" x:Name="myRectangle" >
</Rectangle>
</Canvas>

Лучше всего в главном меню выбрать пункт "Windows \ Active Workspace \ Animation Workspace" – вид редактора изменится, отображая нужные панели инструментов (рис. 7.2):

Рабочее пространство "Animation Workspace".

увеличить изображение

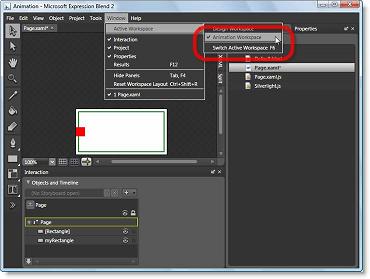

Рис. 7.2. Рабочее пространство "Animation Workspace".

Создаем раскадровку, для чего на панели "Interaction" выбираем значение списка "New" (рис. 7.3):

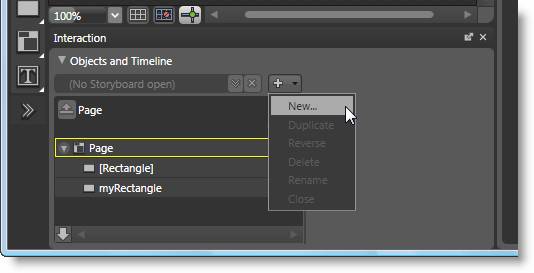

Создание раскадровки (Storyboard).

Рис. 7.3. Создание раскадровки (Storyboard).

В появившемся диалоговом окне "Create Storyboard" оставим предлагаемое название без изменений и снимаем галочку "Create as a Resource" (рис. 7.4):

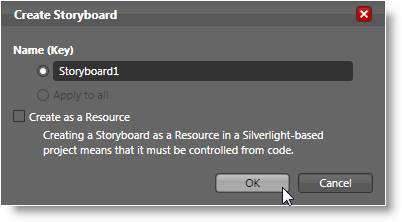

Диалоговое окно "Create Storyboard".

Рис. 7.4. Диалоговое окно "Create Storyboard".

Если бы мы оставили галочку "Create as a Resource", то запускать анимацию пришлось бы с помощью кода JavaScript. В следующей лекции мы рассмотрим, как это делать, а пока будем двигаться дальше. После создания раскадровки нужно определить стартовое положение анимации. Нажимаем на кнопку "Record Keyframe" (рис. 7.5):

Начало анимации

увеличить изображение
Рис. 7.5. Начало анимации

Можно сказать, что текущее расположение объектов (прямоугольника) автоматически будет стартовой позицией. Переносим головку воспроизведения на метку с цифрой 3 (рис. 7.6):

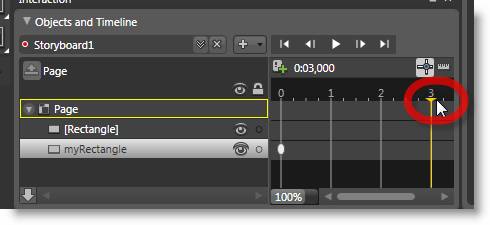

Завершение анимации

Рис. 7.6. Завершение анимации

В результате этого действия мы определили конечную позицию анимации. Теперь непосредственно "хватаем" красный прямоугольник и перемещаем его. При этом на временной шкале автоматически появляется серая полоса (рис. 7.7.):

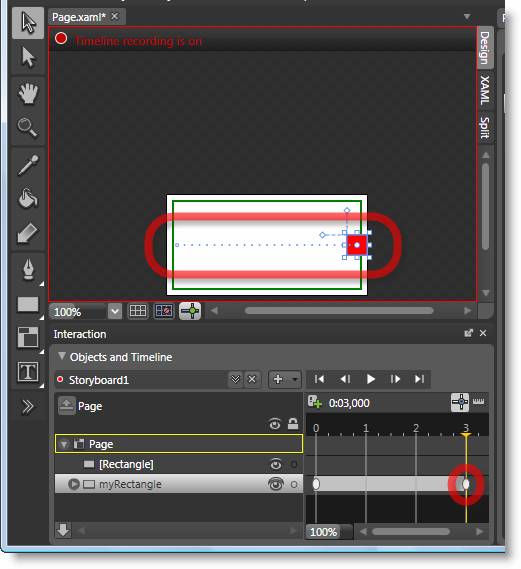

Перемещение объекта

Рис. 7.7. Перемещение объекта

Все, анимация готова. Ее можно увидеть при запуске проекта. Впрочем, воспроизвести движение объекта можно прямо в режиме разработки – для этого следует нажать на кнопку "Play" (рис. 7.8):

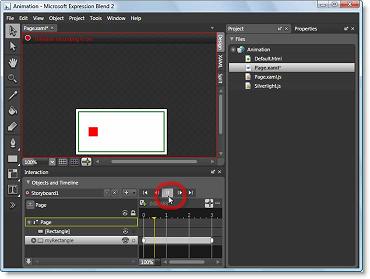

Воспроизведение анимации

увеличить изображение
Рис. 7.8. Воспроизведение анимации

Посмотрим код, который сгенерировал пакет Microsoft Expression Blend:

<Canvas
  xmlns="http://schemas.microsoft.com/client/2007"
  xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
  Width="200" Height="100"
  Background="White"
  x:Name="Page">
  <Canvas.Triggers>
   <EventTrigger RoutedEvent="Canvas.Loaded">
     <BeginStoryboard>
      <Storyboard x:Name="Storyboard1">
        <DoubleAnimationUsingKeyFrames BeginTime="00:00:00"
 Storyboard.TargetName="myRectangle"

Storyboard.TargetProperty="(UIElement.RenderTransform).
(TransformGroup.Children)[3].(TranslateTransform.X)">
        <SplineDoubleKeyFrame KeyTime="00:00:00" Value="0"/>
        <SplineDoubleKeyFrame KeyTime="00:00:03" Value="180"/>
        </DoubleAnimationUsingKeyFrames>
      </Storyboard>
    </BeginStoryboard>
  </EventTrigger>
  </Canvas.Triggers>


<Rectangle Canvas.Left ="5" Canvas.Top="5" Width="190"
Height="90" Stroke="green" StrokeThickness="2"
 Fill="Transparent" />
<Rectangle Canvas.Top="40" Width="20"
Height="20" Fill="red" x:Name="myRectangle"
RenderTransformOrigin="0.5,0.5" >
<Rectangle.RenderTransform>
  <TransformGroup>
    <ScaleTransform ScaleX="1" ScaleY="1"/>
    <SkewTransform AngleX="0" AngleY="0"/>
    <RotateTransform Angle="0"/>
    <TranslateTransform X="0" Y="0"/>
  </TransformGroup>
</Rectangle.RenderTransform>
</Rectangle>
</Canvas>

Отметим несколько особенностей:

  • Анимация определена не внутри элемента Rectangle, а в описании Canvas.
  • В качестве анимируемого свойства используется не координата прямоугольника, а значения трансформации TranslateTransform.
  • Сгенерированный код содержит явно лишние фрагменты шаблона, например, группу трансформаций, содержащих значения по умолчанию.

Анимация трансформаций

Рассматривая код предыдущего примера уже можно понять, как осуществляется анимация трансформаций. В принципе, ничего нового здесь нет – мы даем названия с помощью атрибута "x:Name", а затем указываем граничные значения заданного свойства. В табл. 7.9 приводятся подобные примеры.

Таблица 7.9. Анимация трансформаций
№ Код Вид в браузере
7.9.1
<Canvas
xmlns="http://schemas.microsoft.com/
client/2007"
xmlns:x="http://schemas.microsoft.com/
winfx/2006/xaml"
Width="200" Height="150"
Background="White"
x:Name="Page">


<Rectangle Canvas.Left="10"
Canvas.Top="10" Width="50"
Height="25"  Fill="skyblue"
 Stroke="red" StrokeThickness="2"
RenderTransformOrigin="0.5,0.5">
  <Rectangle.RenderTransform>
    <TranslateTransform x:Name="my
Transform" X="10" Y="10"/>
  </Rectangle.RenderTransform>


  <Rectangle.Triggers>
    <EventTrigger RoutedEvent="
Rectangle.Loaded">
      <BeginStoryboard>
        <Storyboard>
          <DoubleAnimation RepeatBehavior=
"Forever"
       Storyboard.TargetName="myTransform"
       Storyboard.TargetProperty="X"
       From="10" To="180"
 Duration="0:0:05"
            AutoReverse="True" />
        </Storyboard>
      </BeginStoryboard>
    </EventTrigger>
  </Rectangle.Triggers>

  </Rectangle>

</Canvas>

Описание
Перемещение прямоугольника в горизонтальном направлении
№ Код Вид в браузере
7.9.2
<Canvas
xmlns="http://schemas.microsoft.com/
client/2007"
xmlns:x="http://schemas.microsoft.com/
winfx/2006/xaml"
Width="200" Height="150"
Background="White"
x:Name="Page">


<Rectangle Canvas.Left="10"
Canvas.Top="10" Width="50"
Height="25"  Fill="skyblue"
Stroke="red" StrokeThickness="2"
RenderTransformOrigin="0.5,0.5">
  <Rectangle.RenderTransform>
    <TranslateTransform x:Name="my
Transform" X="10" Y="10"/>
    </Rectangle.RenderTransform>


    <Rectangle.Triggers>
 <EventTrigger RoutedEvent="
 Rectangle.Loaded">
    <BeginStoryboard>
     <Storyboard>
      <DoubleAnimation RepeatBehavior=
      "Forever"
       Storyboard.TargetName="myTransform"
       Storyboard.TargetProperty="X"
       From="10" To="180"
Duration="0:0:05"
            AutoReverse="True" />
        </Storyboard>
      </BeginStoryboard>
          <BeginStoryboard>
        <Storyboard>
          <DoubleAnimation RepeatBehavior="
Forever"
      Storyboard.TargetName="myTransform"
      Storyboard.TargetProperty="Y"
      From="10" To="130"
 Duration="0:0:05"
            AutoReverse="True" />
        </Storyboard>
      </BeginStoryboard>
    </EventTrigger>
  </Rectangle.Triggers>

  </Rectangle>

</Canvas>

Описание
Одновременный перенос по оси X и Y будет формировать движение прямоугольника по диагонали
№ Код Вид в браузере
7.9.4
<Canvas
xmlns="http://schemas.microsoft.com/
client/2007"
xmlns:x="http://schemas.microsoft.com/
winfx/2006/xaml"
Width="200" Height="150"
Background="White"
x:Name="Page">

<Rectangle Canvas.Left="25"
Canvas.Top="25" Width="50"
Height="25"  Fill="skyblue"
Stroke="red"
StrokeThickness="2"/>

<Rectangle Canvas.Left="25"
Canvas.Top="50" Width="50"
Height="25"  Fill="palegreen"
Stroke="red"
StrokeThickness="2" >
  <Rectangle.RenderTransform>
  <ScaleTransform x:Name="myTransform"
ScaleX="1" ScaleY="1"  />
  </Rectangle.RenderTransform>

  <Rectangle.Triggers>
    <EventTrigger RoutedEvent=
    "Rectangle.Loaded">
      <BeginStoryboard>
        <Storyboard>
          <DoubleAnimation RepeatBehavior=
          "Forever"
            Storyboard.TargetName="myTransform"
            Storyboard.TargetProperty="ScaleX"
            From="1" To="2"
 Duration="0:0:05"
            AutoReverse="True" />
        </Storyboard>
      </BeginStoryboard>
    </EventTrigger>
  </Rectangle.Triggers>

  </Rectangle>
</Canvas>

Описание
Горизонтальное масштабирование
№ Код Вид в браузере
7.9.4
<Canvas
xmlns="http://schemas.microsoft.com/
client/2007"
xmlns:x="http://schemas.microsoft.com/
winfx/2006/xaml"
Width="400" Height="400"
Background="White"
x:Name="Page">
<!--Исходная фигура-->
<Rectangle Canvas.Left="200"
Canvas.Top="200" Width="100"
Height="50"  Fill="yellow"
Stroke="red"
StrokeThickness="4"/>
<Rectangle Canvas.Left="200"
Canvas.Top="200" Width="50"
Height="25"  Fill="green"
 Stroke="red"
StrokeThickness="4" />

<!--Повернутая фигура-->
<Canvas Width="210"
Height="210"
Canvas.Left="0"
Canvas.Top="0">
<Rectangle Canvas.Left="200"
Canvas.Top="200" Width="100"
Height="50"  Fill="yellow"
Stroke="red"
StrokeThickness="4"/>
<Rectangle Canvas.Left="200"
Canvas.Top="200" Width="50"
Height="25"
Fill="green"
Stroke="red"
StrokeThickness="4" />

  <Canvas.RenderTransform>
    <RotateTransform x:Name="my
Transform" Angle="45"/>
  </Canvas.RenderTransform>

  <Canvas.Triggers>
    <EventTrigger RoutedEvent=
    "Rectangle.Loaded">
      <BeginStoryboard>
        <Storyboard>
          <DoubleAnimation Repeat
          Behavior="Forever"
            Storyboard.TargetName=
            "myTransform"
            Storyboard.TargetProperty=
            "Angle"
            From="0"
            To="360"
Duration="0:0:10"
            AutoReverse="True" />
        </Storyboard>
      </BeginStoryboard>
    </EventTrigger>
  </Canvas.Triggers>

    </Canvas>
</Canvas>

Описание

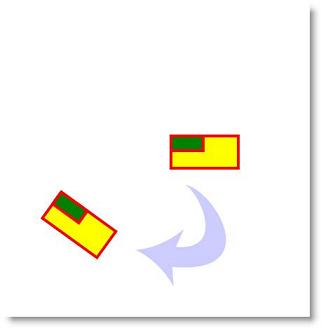

Вращение фигуры относительно верхней левой точки элемента Canvas
№ Код Вид в браузере
7.9.4
<Canvas
xmlns="http://schemas.microsoft.com/
client/2007"
xmlns:x="http://schemas.microsoft.com/
winfx/2006/xaml"
Width="400" Height="400"
Background="White"
x:Name="Page">
<!--Исходная фигура-->
<Rectangle Canvas.Left="200"
Canvas.Top="200" Width="100"
Height="50"  Fill="yellow"
Stroke="red"
StrokeThickness="4"/>
<Rectangle Canvas.Left="200"
 Canvas.Top="200"
 Width="50"
Height="25"  Fill="green"
Stroke="red"
StrokeThickness="4" />

<!--Повернутая фигура-->
<Canvas Width="200"
Height="200"
Canvas.Left="0"
Canvas.Top="0"
 RenderTransformOrigin="1,1">
<Rectangle Canvas.Left="200"
Canvas.Top="200"
Width="100"
 Height="50"
 Fill="yellow"
Stroke="red"
StrokeThickness="4"/>
<Rectangle Canvas.Left="200"
Canvas.Top="200"
Width="50"
Height="25"
Fill="green"
Stroke="red"
StrokeThickness="4" />

  <Canvas.RenderTransform>
    <RotateTransform x:Name="my
Transform" Angle="45"/>
  </Canvas.RenderTransform>

  <Canvas.Triggers>
    <EventTrigger RoutedEvent="
Rectangle.Loaded">
      <BeginStoryboard>
        <Storyboard>
          <DoubleAnimation RepeatBehavior=
"Forever"
       Storyboard.TargetName="my
Transform"
       Storyboard.TargetProperty=
"Angle"
       From="0" To="360"
Duration="0:0:10"
         AutoReverse="True" />
        </Storyboard>
      </BeginStoryboard>
    </EventTrigger>
  </Canvas.Triggers>

    </Canvas>
</Canvas>

Описание
Вращение фигуры относительно верхней левой точки. Выравнивание точки вращения было достигнуто с помощью атрибута RenderTransformOrigin="1,1"
№ Код Вид в браузере
7.9.7
<Canvas
xmlns="http://schemas.microsoft.com/
client/2007"
xmlns:x="http://schemas.microsoft.com/
winfx/2006/xaml"
Width="400" Height="400"
Background="White"
x:Name="Page">
<!--Исходная фигура-->
<Rectangle Canvas.Left="200"
Canvas.Top="200" Width="100"
Height="50"  Fill="yellow"
Stroke="red"
StrokeThickness="4"/>
<Rectangle Canvas.Left="200"
Canvas.Top="200" Width="50"
Height="25"  Fill="green"
Stroke="red"
StrokeThickness="4" />

<!--Повернутая фигура-->
<Canvas Width="200"
Height="200" Canvas.Left="0"
Canvas.Top="0"
RenderTransformOrigin="1,1">
<Rectangle Canvas.Left="200"
Canvas.Top="200" Width="100"
Height="50"  Fill="yellow"
 Stroke="red"
 StrokeThickness="4"/>
<Rectangle Canvas.Left="200"
Canvas.Top="200"
Width="50"
Height="25"  Fill="green"
Stroke="red"
StrokeThickness="4" />


  <Canvas.RenderTransform>
    <SkewTransform x:Name="
myTransform" AngleY="45" />
  </Canvas.RenderTransform>


  <Canvas.Triggers>
    <EventTrigger RoutedEvent="
Rectangle.Loaded">
      <BeginStoryboard>
        <Storyboard>
          <DoubleAnimation RepeatBehavior
="Forever"
      Storyboard.TargetName="my
Transform"
      Storyboard.TargetProperty="AngleY"
      From="0" To="60"
Duration="0:0:10"
            AutoReverse="True" />
        </Storyboard>
      </BeginStoryboard>
    </EventTrigger>
  </Canvas.Triggers>

  </Canvas>
</Canvas>

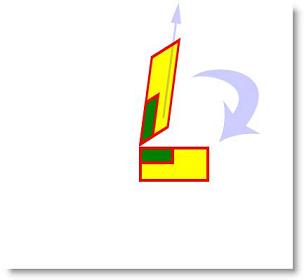

Описание

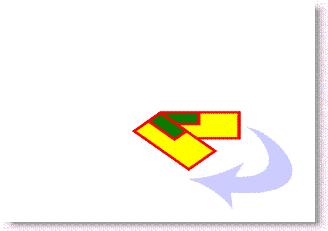

Смещение фигуры в вертикальном направлении
№ Код Вид в браузере
7.9.7
<Canvas
xmlns="http://schemas.microsoft.com/
client/2007"
xmlns:x="http://schemas.microsoft.com/
winfx/2006/xaml"
Width="400" Height="400"
Background="White"
x:Name="Page">
<!--Исходная фигура-->
<Rectangle Canvas.Left="200"
Canvas.Top="200" Width="100"
Height="50"  Fill="yellow"
Stroke="red"
StrokeThickness="4"/>
<Rectangle Canvas.Left="200"
Canvas.Top="200"
Width="50"
Height="25"
Fill="green"
Stroke="red"
StrokeThickness="4" />

<!--Повернутая фигура-->
<Canvas Width="200"
Height="200"
Canvas.Left="0"
Canvas.Top="0"
RenderTransformOrigin="1,1">
<Rectangle Canvas.Left="200"
Canvas.Top="200"
Width="100"
Height="50"
Fill="yellow"
Stroke="red"
StrokeThickness="4"/>
<Rectangle Canvas.Left="200"
Canvas.Top="200"
Width="50"
 Height="25"
 Fill="green"
Stroke="red"
StrokeThickness="4" />


  <Canvas.RenderTransform>
  <TransformGroup>
    <SkewTransform x:Name="
mySkewTransform" AngleY="45" />
    <RotateTransform x:Name="
myRotateTransform" Angle="45"/>
  </TransformGroup>


  </Canvas.RenderTransform>


  <Canvas.Triggers>
  <EventTrigger RoutedEvent="
Rectangle.Loaded">
    <BeginStoryboard>
        <Storyboard>
         <DoubleAnimation RepeatBehavior=
"Forever"
     Storyboard.TargetName="my
SkewTransform"
     Storyboard.TargetProperty="AngleY"
     From="0" To="60"
Duration="0:0:10"
            AutoReverse="True" />
       <DoubleAnimation Repeat
Behavior="Forever"
            Storyboard.TargetName="myRotate
Transform"
     Storyboard.TargetProperty="Angle"
     From="0" To="360"
 Duration="0:0:10"
            AutoReverse="True" />
        </Storyboard>
      </BeginStoryboard>
    </EventTrigger>
  </Canvas.Triggers>

  </Canvas>
</Canvas>

Описание
Комбинация преобразований – смещение фигуры с одновременным вращением
Дальше >>
< Лекция 6 || Лекция 7: 1234567 || Лекция 8 >

Вопросы и ответы

вопросов: 0

Студенты

всего: 14
Илья Столупин
Илья Столупин
Россия
предложить дружбу
Олег Борхаленко
Олег Борхаленко
Украина
предложить дружбу
