Практическая работа 8:

Команды настройки протоколов связующего дерева STP, RSTP, MSTP

< Лекция 4 || Практическая работа 8: 1234 || Практическая работа 9 >
Аннотация: Цель: Понять функционирование протоколов связующего дерева и изучить их настройку на коммутаторах D-Link.

Протокол Spanning Tree Protocol (STP)

Протокол связующего дерева Spanning Tree Protocol (STP) является протоколом 2 уровня модели OSI, который позволяет строить древовидные, свободные от петель конфигурации связей между коммутаторами локальной сети.

Конфигурация связующего дерева строится коммутаторами автоматически с использованием обмена служебными кадрами, называемыми Bridge Protocol Data Units (BPDU). Существует три типа кадров BPDU:

  • Configuration BPDU (CBPDU) — конфигурационный кадр BPDU, который используется для вычисления связующего дерева (тип сообщения: 0x00);
  • Topology Change Notification (TCN) BPDU — уведомление об изменении топологии сети (тип сообщения: 0x80);
  • Topology Change Notification Acknowledgement (TCA) — подтверждение о получении уведомления об изменении топологии сети.

Для построения устойчивой активной топологии с помощью протокола STP необходимо с каждым коммутатором сети ассоциировать уникальный идентификатор моста (Bridge ID), с каждым портом коммутатора ассоциировать стоимость пути (Path Cost) и идентификатор порта (Port ID).

Процесс вычисления связующего дерева начинается с выбора корневого моста (Root Bridge), от которого будет строиться дерево. Второй этап работы STP — выбор корневых портов (Root Port). Третий шаг работы STPопределение назначенных портов (Designated Port).

В процессе построения топологии сети каждый порт коммутатора проходит несколько стадий: Blocking ("Блокировка"), Listening ("Прослушивание"), Learning ("Обучение"), Forwarding ("Продвижение"), Disable ("Отключен").

Протокол Rapid Spanning Tree Protocol (RSTP)

Протокол Rapid Spanning Tree Protocol (RSTP) является развитием протокола STP. Основные понятия и терминология протоколов STP и RSTP одинаковы. Существенным их отличием является способ перехода портов в состояние продвижения и то, каким образом этот переход влияет на роль порта в топологии. RSTP объединяет состояния Disabled, Blocking и Listening, используемые в STP, и создает единственное состояние Discarding ("Отбрасывание"), при котором порт не активен. Выбор активной топологии завершается присвоением протоколом RSTP определенной роли каждому порту: корневой порт (Root Port), назначенный порт (Designated Port), альтернативный порт (Alternate Port), резервный порт (Backup Port).

Протокол RSTP предоставляет механизм предложений и соглашений, который обеспечивает быстрый переход корневых и назначенных портов в состояние Forwarding, а альтернативных и резервных портов в состояние Discarding. Для этого протокол RSTP вводит два новых понятия: граничный порт и тип соединения. Граничным портом (Edge Port) объявляется порт, непосредственно подключенный к сегменту сети, в котором не могут быть созданы петли. Граничный порт мгновенно переходит в состояние продвижения, минуя состояния прослушивания и обучения. Назначенный порт может выполнять быстрый переход в состояние продвижения в соединениях типа "точка — точка" (Point-to-Point, P2P), т.е. если он подключен только к одному коммутатору.

Администратор сети может вручную включать или выключать статусы Edge и P2P либо устанавливать их работу в автоматическом режиме, выполнив соответствующие настройки порта коммутатора.

Протокол Multiple Spanning Tree Protocol (MSTP)

Протокол Multiple Spanning Tree Protocol (MSTP) является расширением протокола RSTP, который позволяет настраивать отдельное связующее дерево для любой VLAN или группы VLAN, создавая множество маршрутов передачи трафика и позволяя осуществлять балансировку нагрузки.

Протокол MSTP делит коммутируемую сеть на регионы MST (Multiple Spanning Tree (MST) Region), каждый из которых может содержать множество копий связующих деревьев (Multiple Spanning Tree Instance, MSTI) с независимой друг от друга топологией.

Для того чтобы два и более коммутатора принадлежали одному региону MST, они должны обладать одинаковой конфигурацией MST, которая включает: номер ревизии MSTP (MSTP revision level number), имя региона (Region name), карту привязки VLAN к копии связующего дерева (VLAN-to-instance mapping).

Внутри коммутируемой сети может быть создано множество MST-регионов.

Протокол MSTP определяет следующие типы связующих деревьев:

  • Internal Spanning Tree (IST) — специальная копия связующего дерева, которая по умолчанию существует в каждом MST-регионе. IST присвоен номер 0 (Instance 0). Она может отправлять и получать кадры BPDU и служит для управления топологией внутри региона. Все VLAN, настроенные на коммутаторах данного MST-региона, по умолчанию привязаны к IST;
  • Common Spanning Tree (CST) — единое связующее дерево, вычисленное с использованием протоколов STP, RSTP, MSTP и объединяющее все регионы MST и мосты SST;
  • Common and Internal Spanning Tree (CIST) — единое связующее дерево, объединяющее CST и IST каждого MST-региона;
  • Single Spanning Tree (SST) Bridge — это мост, поддерживающий только единственное связующее дерево, CST. Это единственное связующее дерево может поддерживать протокол STP или протокол RSTP.

Вычисления в MSTP

Процесс вычисления MSTP начинается с выбора корневого моста CIST (CIST Root) сети. В качестве CIST Root будет выбран коммутатор, обладающий наименьшим значением идентификатора моста среди всех коммутаторов сети.

Далее в каждом регионе выбирается региональный корневой мост CIST (CIST Region Root). Им становится коммутатор, обладающий наименьшей внешней стоимостью пути к корню CIST среди всех коммутаторов, принадлежащих данному региону.

При наличии в регионе отдельных связующих деревьев MSTI для каждой MSTI, независимо от остальных, выбирается региональный корневой мост MSTI (MSTI Regional Root). Им становится коммутатор, обладающий наименьшим значением идентификатора моста среди всех коммутаторов данной MSTI этого MST-региона.

При вычислении активной топологии CIST и MSTI используется тот же фундаментальный алгоритм, который описан в стандарте IEEE 802.1D-2004.

Роли портов

Протокол MSTP определяет роли портов, которые участвуют в процессе вычисления активной топологии CIST и MSTI аналогичные протоколам STP и RSTP. Дополнительно в MSTI используется еще роль — мастер-порт (Master Port).

Счетчик переходов MSTP

При вычислении активной топологии связующего дерева IST и MSTI не используют значения полей Max Age и Message Age конфигурационного BPDU для отбрасывания устаревших сообщений. Вместо этого используется механизм счетчика переходов (Hop count).

С помощью команды config stp maxhops на коммутаторах D-Link можно настроить максимальное число переходов между устройствами внутри региона, прежде чем кадр BPDU будет отброшен. Значение счетчика переходов устанавливается региональным корневым мостом MSTI или CIST и уменьшается на 1 каждым портом коммутатора, получившим кадр BPDU. После того как значение счетчика станет равным 0, кадр BPDU будет отброшен и информация, хранимая портом, будет помечена как устаревшая.

Пользователь может установить значение счетчика переходов от 1 до 20. Значение по умолчанию — 20.

В данной лабораторной работе рассматривается работа протоколов связующего дерева и их настройка на коммутаторах.

Цель: Понять функционирование протоколов связующего дерева и изучить их настройку на коммутаторах D-Link.

Оборудование:

DES-3200-28 2 шт.
Рабочая станция 4 шт.
Кабель Ethernet 8 шт.
Консольный кабель 2 шт.

Перед выполнением задания необходимо сбросить настройки коммутаторов к заводским настройкам по умолчанию командой

reset config

Настройка протокола RSTP (IEEE 802.1w)

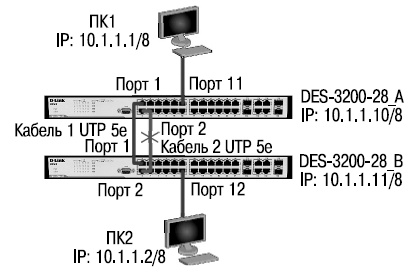

Схема 1

Рис. 12.1. Схема 1

Примечание. Не соединяйте кабелем Ethernet порты коммутатора с образованием петли во время настройки.

Настройка DES-3200-28_A

Настройте IP-адрес интерфейса управления коммутатора

config ipif System ipaddress 10.1.1.10/8

Включите протокол связующего дерева на коммутаторе

enable stp

Проверьте текущую конфигурацию протокола связующего дерева

show stp

Протокол RSTP используется по умолчанию после активизации протокола связующего дерева. Если нет, включите его

config stp version rstp

Установите на коммутаторе наименьшее значение приоритета, чтобы он мог быть выбран корневым мостом (приоритет по умолчанию = 32768)

config stp priority 4096 instanceid 0

Назначьте порты 5-24 граничными портами

config stp ports 5-24 edge true

Активизируйте протокол связующего дерева на портах

config stp ports 1-24 state enable
