Практическое занятие 3. "Изучение перспективы данных"

После выбора кнопки "create" второй элемент будет вставлен в форму (Рис.8.13).

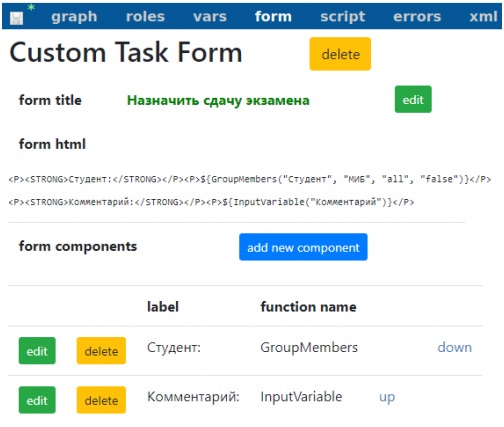

Рис. 8.13. Перспективы. Форма стартового узла с двумя компонентами данных

Если иконка сохранения в левом углу интерфейса активна - сохраните процесс.

Теперь на вкладке "graph" создайте форму для узла "Поставить оценку за теоретический курс". Её полностью сформированный вид показан на Рис.8.14. Для создания используйте пункт "Createstandardform".

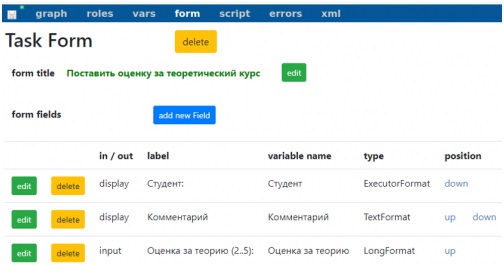

Рис. 8.14. Перспективы. Форма для узла "Поставить оценку за теоретический курс"

Далее необходимо создать графическую форму для узла "Поставить оценку за практикум". Данная форма будет незначительно отличаться от формы в узле "Поставить оценку за теоретический курс", поэтому воспользуйтесь функцией создания формы на основе существующей. Для этого сделайте щелчок правой клавишей мыши на узле и выберите "Createformbasedonexisted" ("Создать форму на основе существующей") (Рис.8.15).

Рис. 8.15. Перспективы. Создание формы на основе существующей

После выбора этого пункта на экране появится запрос на выбор формы-прототипа (Рис.8.16).

Рис. 8.16. Перспективы. Выбор формы-прототипа

Выберите пункт "Поставить оценку за теоретический курс" и выберите кнопку "create". Скорректируйте полученную в результате форму, используя кнопки "edit", соответствующие элементам, которые необходимо изменить.

Полностью сформированный вид формы для узла "Поставить оценку за практикум" показан на Рис.8.17.

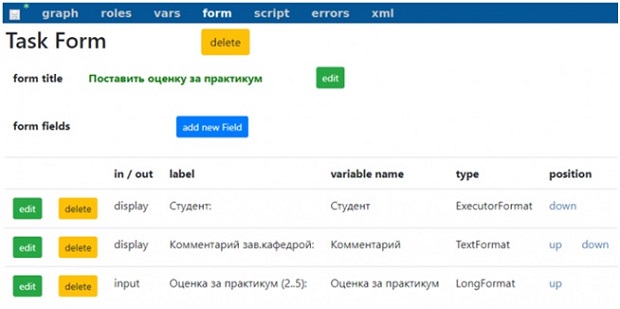

Рис. 8.17. Перспективы. Форма для узла "Поставить оценку за практикум"

Создайте графические формы для узлов "Принять экзамен по практикуму" и "Принять экзамен по теории". Поместите на обе формы значение роли "Студент" и комментарий зав. кафедрой (можно воспользоваться созданием формы на основе существующей с последующим редактированием). Далее на форму "Принять экзамен по практикуму" поместите текст "Оценка за практикум на экзамене" и ввод переменной "Оценка за практикум", а на форму "Принять экзамен по теории" поместите текст "Оценка за теорию на экзамене" и ввод переменной "Оценка за теорию". Для ввода значения переменной используйте компонент "input".

Создайте графическую форму для узла "Ознакомиться с итоговой оценкой за экзамен". Поместите на форму текст "Ваша итоговая оценка за экзамен:" и выберите компонент "display". Выберите переменную "Итоговая оценка" (Рис.8.18).

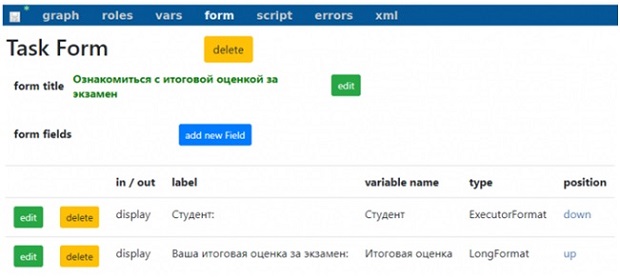

Рис. 8.18. Перспективы. Форма для узла "Ознакомиться с итоговой оценкой за экзамен"

7. Задайте свойства узла "Исключающий шлюз" (Рис.8.19).

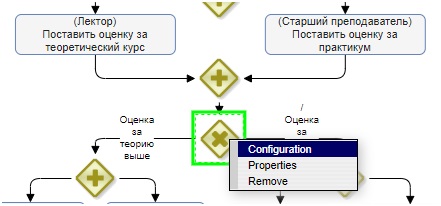

Рис. 8.19. Перспективы. Узел "Исключающий шлюз" на схеме бизнес-процесса " Пример 03-1"

Для этого щёлкните на узел правой кнопкой мыши и выберите в появившемся контекстном меню команду "Configuration". В появившейся форме выберите путь по умолчанию "Оценка за теорию не выше", а для пути "Оценка за теорию выше" выберите из списков переменных соответственно "Оценка за теорию" и "Оценка за практикум", а из списка возможных отношений между ними "grater" ("больше") (Рис.8.20).
