Лекция 1:

Принципы построения параллельных вычислительных систем

1.3. Классификация вычислительных систем

Одним из наиболее распространенных способов классификации ЭВМ является систематика Флинна (Flynn), в рамках которой основное внимание при анализе архитектуры вычислительных систем уделяется способам взаимодействия последовательностей (потоков) выполняемых команд и обрабатываемых данных. При таком подходе различают следующие основные типы систем (см. [2, 31, 59]):

  • SISD (Single Instruction, Single Data) – системы, в которых существует одиночный поток команд и одиночный поток данных. К такому типу можно отнести обычные последовательные ЭВМ;
  • SIMD (Single Instruction, Multiple Data) – системы c одиночным потоком команд и множественным потоком данных. Подобный класс составляют многопроцессорные вычислительные системы, в которых в каждый момент времени может выполняться одна и та же команда для обработки нескольких информационных элементов; такой архитектурой обладают, например, многопроцессорные системы с единым устройством управления. Этот подход широко использовался в предшествующие годы (системы ILLIAC IV или CM-1 компании Thinking Machines), в последнее время его применение ограничено, в основном, созданием специализированных систем;
  • MISD (Multiple Instruction, Single Data) – системы, в которых существует множественный поток команд и одиночный поток данных. Относительно этого типа систем нет единого мнения: ряд специалистов считает, что примеров конкретных ЭВМ, соответствующих данному типу вычислительных систем, не существует и введение подобного класса предпринимается для полноты классификации; другие же относят к данному типу, например, систолические вычислительные системы (см. [51, 52]) или системы с конвейерной обработкой данных;
  • MIMD (Multiple Instruction, Multiple Data) – системы c множественным потоком команд и множественным потоком данных. К подобному классу относится большинство параллельных многопроцессорных вычислительных систем.

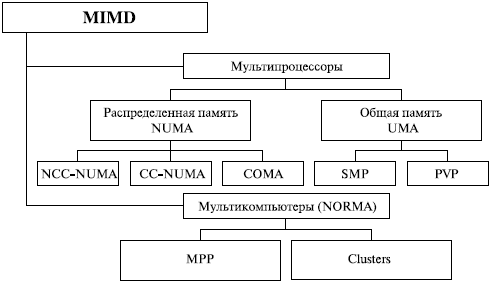

Классификация многопроцессорных вычислительных систем

Рис. 1.4. Классификация многопроцессорных вычислительных систем

Следует отметить, что хотя систематика Флинна широко используется при конкретизации типов компьютерных систем, такая классификация приводит к тому, что практически все виды параллельных систем (несмотря на их существенную разнородность) оказываются отнесены к одной группе MIMD. Как результат, многими исследователями предпринимались неоднократные попытки детализации систематики Флинна. Так, например, для класса MIMD предложена практически общепризнанная структурная схема (см. [24, 75]), в которой дальнейшее разделение типов многопроцессорных систем основывается на используемых способах организации оперативной памяти в этих системах (см. рис. 1.4). Такой подход позволяет различать два важных типа многопроцессорных систем – multiprocessors ( мультипроцессоры или системы с общей разделяемой памятью) и multicomputers ( мультикомпьютеры или системы с распределенной памятью).

1.3.1. Мультипроцессоры

Для дальнейшей систематики мультипроцессоров учитывается способ построения общей памяти. Первый возможный вариант – использование единой (централизованной) общей памяти ( shared memory ) (см. рис. 1.5 а). Такой подход обеспечивает однородный доступ к памяти ( uniform memory access или UMA ) и служит основой для построения векторных параллельных процессоров ( parallel vector processor или PVP ) и симметричных мультипроцессоров ( symmetric multiprocessor или SMP ). Среди примеров первой группы - суперкомпьютер Cray T90, ко второй группе относятся IBM eServer, Sun StarFire, HP Superdome, SGI Origin и др.

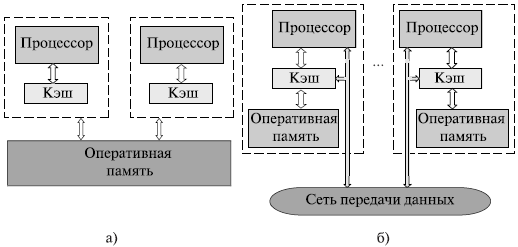

Архитектура многопроцессорных систем с общей (разделяемой) памятью: системы с однородным (а) и неоднородным (б) доступом к памяти

Рис. 1.5. Архитектура многопроцессорных систем с общей (разделяемой) памятью: системы с однородным (а) и неоднородным (б) доступом к памяти

Одной из основных проблем, которые возникают при организации параллельных вычислений на такого типа системах, является доступ с разных процессоров к общим данным и обеспечение, в связи с этим, однозначности (когерентности) содержимого разных кэшей (cache coherence problem). Дело в том, что при наличии общих данных копии значений одних и тех же переменных могут оказаться в кэшах разных процессоров. Если в такой ситуации (при наличии копий общих данных) один из процессоров выполнит изменение значения разделяемой переменной, то значения копий в кэшах других процессоров окажутся не соответствующими действительности и их использование приведет к некорректности вычислений. Обеспечение однозначности кэшей обычно реализуется на аппаратном уровне – для этого после изменения значения общей переменной все копии этой переменной в кэшах отмечаются как недействительные и последующий доступ к переменной потребует обязательного обращения к основной памяти. Следует отметить, что необходимость обеспечения когерентности приводит к некоторому снижению скорости вычислений и затрудняет создание систем с достаточно большим количеством процессоров.

Наличие общих данных при параллельных вычислениях приводит к необходимости синхронизации взаимодействия одновременно выполняемых потоков команд. Так, например, если изменение общих данных требует для своего выполнения некоторой последовательности действий, то необходимо обеспечить взаимоисключение ( mutual exclusion ), чтобы эти изменения в любой момент времени мог выполнять только один командный поток. Задачи взаимоисключения и синхронизации относятся к числу классических проблем, и их рассмотрение при разработке параллельных программ является одним из основных вопросов параллельного программирования.

Общий доступ к данным может быть обеспечен и при физически распределенной памяти (при этом, естественно, длительность доступа уже не будет одинаковой для всех элементов памяти) (см. рис. 1.5 б). Такой подход именуется неоднородным доступом к памяти ( non-uniform memory access или NUMA ). Среди систем с таким типом памяти выделяют:

  • системы, в которых для представления данных используется только локальная кэш-память имеющихся процессоров ( cache-only memory architecture или COMA ); примерами являются KSR-1 и DDM;
  • системы, в которых обеспечивается когерентность локальных кэшей разных процессоров ( cache-coherent NUMA или CC-NUMA ); среди таких систем: SGI Origin 2000, Sun HPC 10000, IBM/Sequent NUMA-Q 2000;
  • системы, в которых обеспечивается общий доступ к локальной памяти разных процессоров без поддержки на аппаратном уровне когерентности кэша ( non-cache coherent NUMA или NCC-NUMA ); например, система Cray T3E.

Использование распределенной общей памяти ( distributed shared memory или DSM ) упрощает проблемы создания мультипроцессоров (известны примеры систем с несколькими тысячами процессоров), однако возникающие при этом проблемы эффективного использования распределенной памяти (время доступа к локальной и удаленной памяти может различаться на несколько порядков) приводят к существенному повышению сложности параллельного программирования.

1.3.2. Мультикомпьютеры

Мультикомпьютеры (многопроцессорные системы с распределенной памятью) уже не обеспечивают общего доступа ко всей имеющейся в системах памяти ( no-remote memory access или NORMA ) (см. рис. 1.6). При всей схожести подобной архитектуры с системами с распределенной общей памятью (рис. 1.5б), мультикомпьютеры имеют принципиальное отличие: каждый процессор системы может использовать только свою локальную память, в то время как для доступа к данным, располагаемым на других процессорах, необходимо явно выполнить операции передачи сообщений (message passing operations). Данный подход применяется при построении двух важных типов многопроцессорных вычислительных систем (см. рис. 1.4) - массивно-параллельных систем ( massively parallel processor или MPP ) и кластеров (clusters). Среди представителей первого типа систем — IBM RS/6000 SP2, Intel PARAGON, ASCI Red, транспьютерные системы Parsytec и др.; примерами кластеров являются, например, системы AC3 Velocity и NCSA NT Supercluster.

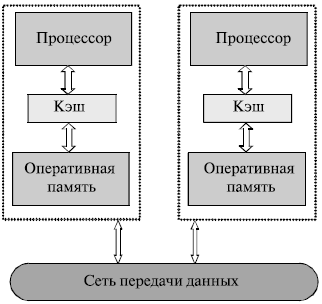

Архитектура многопроцессорных систем с распределенной памятью

Рис. 1.6. Архитектура многопроцессорных систем с распределенной памятью

Следует отметить чрезвычайно быстрое развитие многопроцессорных вычислительных систем кластерного типа – общая характеристика данного подхода приведена, например, в обзоре [19]. Под кластером обычно понимается (см. [60,76]) множество отдельных компьютеров, объединенных в сеть, для которых при помощи специальных аппаратно-программных средств обеспечивается возможность унифицированного управления ( single system image ), надежного функционирования ( availability ) и эффективного использования ( performance ). Кластеры могут быть образованы на базе уже существующих у потребителей отдельных компьютеров либо же сконструированы из типовых компьютерных элементов, что обычно не требует значительных финансовых затрат. Применение кластеров может также в некоторой степени устранить проблемы, связанные с разработкой параллельных алгоритмов и программ, поскольку повышение вычислительной мощности отдельных процессоров позволяет строить кластеры из сравнительно небольшого количества (несколько десятков) отдельных компьютеров ( lowly parallel processing ). Тем самым, для параллельного выполнения в алгоритмах решения вычислительных задач достаточно выделять только крупные независимые части расчетов ( coarse granularity ), что, в свою очередь, снижает сложность построения параллельных методов вычислений и уменьшает потоки передаваемых данных между компьютерами кластера. Вместе с этим следует отметить, что организация взаимодействия вычислительных узлов кластера при помощи передачи сообщений обычно приводит к значительным временным задержкам, и это накладывает дополнительные ограничения на тип разрабатываемых параллельных алгоритмов и программ.

Отдельные исследователи обращают особое внимание на отличие понятия кластера от сети компьютеров ( network of workstations или NOW ). Для построения локальной компьютерной сети, как правило, используют более простые сети передачи данных (порядка 100 Мбит/сек). Компьютеры сети обычно более рассредоточены, и пользователи могут применять их для выполнения каких-либо дополнительных работ.

В завершение обсуждаемой темы можно отметить, что существуют и другие способы классификации вычислительных систем (достаточно полный обзор подходов представлен в [2, 45,59], см. также материалы сайта http://www.parallel.ru/computers/taxonomy/). При рассмотрении темы параллельных вычислений рекомендуется обратить внимание на способ структурной нотации для описания архитектуры ЭВМ, позволяющий с высокой степенью точности описать многие характерные особенности компьютерных систем.
