6.2.1.2. Удаление транзактов из модели и завершение моделирования

Транзакты удаляются из модели, попадая в блок TERMINATE (завершить).

Блоки TERMINATE всегда позволяют войти всем транзактам, которые пытаются это сделать. В модели может быть любое число блоков TERMINATE. Блок имеет следующий формат записи:

TERMINATE     [A]

Значением операнда А является число единиц, на которое блок TERMINATE уменьшает содержимое счетчика завершения, определяющего момент окончания моделирования. Операнд А может быть именем, положительным целым числом, выражением в скобках, СЧА или СЧА*<параметр>. По умолчанию значение операнда А равно нулю. В этом случае транзакт уничтожается, а значение счетчика завершения не меняется.

Счетчик завершения представляет собой ячейку памяти с именем TG1, которая хранит положительное целое число. Это число записывается в ячейку TG1 командой START в начале процесса моделирования.

В процессе моделирования транзакты попадают в блок TERMINATE и в соответствии со значением операнда А вычитают определенное число из счетчика завершения. При достижении содержимым счетчика нуля моделирование завершается. В модели может быть много блоков TERMINATE, но счетчик завершения только один.

Когда пользователь подготавливает модель, он задает время моделирования, указывая в операторе START значение счетчика завершения. Поскольку пути прохождения транзактов в модели имеют различный физический смысл, каждый блок TERMINATE может либо уменьшать, либо не уменьшать содержимое счетчика завершения.

Рассмотрим пример, в котором блок TERMINATE и команда START используются для управления временем моделирования. Предположим, что разработчик выбрал в качестве единицы времени 1 мин. Он хочет промоделировать поведение системы в течение 10 часов, затем моделирование должно быть закончено. За единицу модельного времени возьмем 1 мин, тогда время моделирования равно 10*60=600 единицам.

Любая модель на GPSS состоит из одного или нескольких сегментов. Для управления временем моделирования разработчик (см. блок-диаграмму):

  1. включает в модель сегмент из блоков GENERATE и TERMINATE ;
  2. в блоке TERMINATE в качестве операнда А использует 1 ;
  3. во всех прочих блоках TERMINATE модели использует операнд А по умолчанию (однако возможны и другие варианты, т. е. и в других блоках TERMINATE операнд А может быть 1 ).

В процессе моделирования транзакты, которые двигаются в других сегментах модели, время от времени выводятся из модели в других блоках TERMINATE, но они не оказывают воздействия на счетчик завершения. В момент модельного времени 600 транзакт в приведенном выше сегменте попадает в блок GENERATE и сразу же переходит в следующий блок TERMINATE.

Поскольку операнд А блока содержит 1, то из счетчика завершения вычитается 1. Предположим, что в команде START было указано число 10, т. е. десять прогонов модели, и в счетчик завершений записано число 10: TG1 = 10. После первого вычитания содержимое ячейки TG1 = 9, т. е. не равно нулю. Поэтому моделирование продолжается. После десяти прогонов, т. е. вычитания десяти единиц, TG1 = 0. Планировщик прекращает моделирование.

Команда START используется для запуска процесса моделирования. Она имеет следующий формат записи:

START             A,[B],C,[D]

Операнд А задает значение счетчика завершения, определяющего момент окончания прогона модели. Может быть только целым положительным числом. Операнд B - операнд вывода статистики. Он может быть NP ("нет вывода данных") либо опущен. При задании NP стандартный отчет не выводится. По умолчанию выводится стандартный отчет. Операнд С не используется и сохранен для совместимости с описаниями ранних версий GPSS. Операнд D определяет необходимость вывода содержимого списков событий. Если операнд D указать любым положительным целым числом, например, 1, то списки текущих и будущих событий включаются в стандартный отчет и выводятся. Если операнд D опущен, то по умолчанию списки в стандартном отчете не выводятся.

Команду START можно сразу указывать в конце программы модели при ее подготовке и в таком виде записывать на магнитный носитель. Тогда после трансляции модели, т. е. создания объекта "процесс моделирования", сразу начинается моделирование. Этот же оператор можно вводить в программу модели в интерактивном режиме.

Однако может возникнуть необходимость завершить моделирование не по истечении какого-то времени, а после обработки определенного количества транзактов, имитирующих, например, изготовленные детали, переданные по каналу связи сообщения и т. д. В этом случае сегмент задания времени моделирования не нужен. Для организации такого способа завершения моделирования необходимо сделать следующее. В блоках TERMINATE, которые выводят из модели транзакты, имеющие смысл тех же изготовленных деталей или переданных сообщений, указать число, на которое уменьшается счетчик завершения моделирования. В команде START также указать число, деление которого на указанное в блоке TERMINATE число даст требуемое количество изготовленных деталей или переданных сообщений. Например, требуется завершить моделирование после изготовления 100 деталей. В модели это может быть так:

. . .
TERMINATE     1
. . .
TERMINATE     1
. . .
TERMINATE
START             100

Блоков TERMINATE, которые выводят из модели транзакты, соответствующие изготовленным деталям, может быть несколько. Все эти блоки должны иметь 1 в качестве операнда А. У остальных блоков TERMINATE, если они есть в модели, операнд А должен быть опущен.

Итак, транзакты введены в модель. Но аналоги транзактов - элементы потоков в реальных системах имеют различные характеристики. Рассмотрим, как эти же характеристики присваиваются транзактам.

6.2.1.3. Изменение значений параметров транзактов

Каждый транзакт может иметь любое число параметров. Интерпретация смысла параметров произвольная. В момент генерации транзактов все его параметры нулевые (только те, которые используются в модели). Блок ASSIGN является основным средством для задания значений параметров транзактов.

Формат записи:

ASSIGN          A,B,[C]

Операндом А задается номер параметра, которому присваивается значение. Операнд А может быть именем, положительным целым числом, выражением в скобках, СЧА, СЧА*параметр и следующими за ними знаками + (если нужно увеличить), - (если нужно уменьшить).

Операнд B определяет значение, которое следует добавить, вычесть или которым следует заменить значение в параметре, заданном операндом А. Если такой параметр не существует, то он создается со значением, равным 0. Операнд B может быть таким же как и операнд А, кроме того, числом и строкой.

Операнд С задает номер модификатора-функции. При использовании операнда С значение операнда B умножается на значение модификатора-функции. Полученное произведение становится значением, которое изменяет значение параметра, заданного операндом А. Следует отметить, что операнд С определяет номер функции или ее имя (не нужно использовать СЧА FN или FN$ перед ним). Если используется СЧА FN, например, FN3, вычисляется функция номер 3 GPSS. Полученный результат используется

для определения второй функции GPSS, которая также вычисляется и ее значение умножается на значение операнда B. Приведем примеры записи блока ASSIGN:

ASSIGN            1,754.3
ASSIGN            4+,Q5
ASSIGN            3-,5.85,7
ASSIGN            Name,"Plan"
ASSIGN            Tr1-,(Normal(32,Sred,SrOtkl),Expdis

В первом примере параметру 1 присваивается 754.3. Во втором примере к значению параметра 4 прибавляется значение длины текущей очереди номер 5. В третьем примере из значения параметра 3 вычитается произведение 5.85 на вычисленное значение функции номер 7. В четвертом примере параметру с именем Name присваивается строка Plan. В пятом примере вычисляются выражение в скобках и функция с именем Expdis, перемножаются и полученное произведение вычитается из значения параметра с именем Tr1.

6.2.2. Занятие и освобождение одноканального устройства

В GPSS элементами, которые требуют обслуживания, являются транзакты. Они перемещаются в модели от блока к блоку. Если в какой-то момент активности транзакт занимает ОКУ, то для этого он входит (или пытается войти) в соответствующий блок, описывающий это ОКУ. Блок должен обладать следующими свойствами:

  • если ОКУ уже используют, транзакт не может войти в блок и должен ждать в очереди;
  • если ОКУ не используют, транзакт может войти в блок, статус ОКУ изменяется на "занято".

Блок, обладающий этими свойствами, является блоком SEIZE (занято). Вход транзакта в блок SEIZE моделирует занятие ОКУ.

После обслуживания (блок, имитирующий обслуживание, будет рассмотрен в п. 6.2.3) вход того же транзакта в другой блок моделирует освобождение ОКУ. Назначением этого блока является изменение состояния ранее занятого ОКУ с "занято" в "незанято". Этим блоком является блок RELEASE (освободить).

Форматы блоков:

SEIZE           A
RELEASE         A

В обоих блоках операнд А - это имя занимаемого (освобождаемого) ОКУ. Может быть именем, положительным целым числом, выражением в скобках, СЧА, СЧА*параметр. Планировщик автоматически обеспечивает возникновение транзактов и ОКУ, когда этого требует логика модели. В то время как транзакты находятся в модели временно, ОКУ, используемые в модели, существуют постоянно в течение всего процесса моделирования. Прежде чем освободить ОКУ, транзакт может пройти через неограниченное число блоков. Например:

SEIZE           Can
. . .
RELEASE         Can

Если ОКУ с именем Can не занято, активный транзакт занимает его. Если ОКУ занято, транзакт помещается в список задержки данного ОКУ позади транзактов с таким же приоритетом. Этот транзакт не входит в блок SEIZE. Транзакту также отказывается во входе в блок SEIZE, если ОКУ с именем CAN находится в недоступном состоянии (режим недоступности ОКУ рассматривается в п. 4.2).

ОКУ, как уже отмечалось, может иметь имя или номер. В данном случае разрешается записывать вместо операнда А номер непосредственно без предварительного присвоения его имени командой EQU. Например:

SEIZE           5
. . .
RELEASE         5

Блоки SEIZE и RELEASE при необходимости создания других версий модели могут переопределяться. Для этого они должны иметь метки (не путайте с операндами А этих блоков).

6.2.3. Имитация обслуживания посредством задержки во времени

Обычно транзакт занимает ОКУ для того, чтобы немедленно начать на нем обслуживание, которое длится некоторый промежуток модельного времени. В течение этого времени транзакт должен прекратить двигаться по модели. Только по истечении времени обслуживания он должен попасть в блок RELEASE для освобождения ОКУ.

Для задержки транзакта в течение некоторого интервала модельного времени используется блок ADVANCE. Чаще всего этот интервал задается случайной переменной. Как и при использовании блока GENERATE информация, необходимая для описания соответствующего времени обслуживания и его распределения, задается операндами А и B. Формат записи блока ADVANCE следующий:

ADVANCE       A,[B]

Здесь А - среднее время обслуживания, а B - способ модификации операнда А. Каждый из операндов А и B может быть именем, числом, выражением в скобках, СЧА или СЧА*параметр.

Как и в блоке GENERATE, модификаторы могут быть двух типов: модификатор-интервал и модификатор-функция, т. е. блок ADVANCE вычисляет время задержки (приращения модельного времени) такими же способами.

Если задан только операнд А, он вычисляется и используется в качестве времени задержки. Например:

ADVANCE       (Normal(12,X$Sredn,X$SreOtk))

Время задержки распределено по нормальному закону со средним значением и среднеквадратическим отклонением, предварительно записанными командой INITIAL в сохраняемые ячейки с именами Sredn и SreOtk соответственно. Для генератора нормального распределения источником случайных чисел, равномерно распределенных в интервале [0, 1], является генератор номер 12.

При задании операндов А и B, и B не определяет функцию, оба операнда вычисляются (если они не константы) и в качестве времени задержки выбирается случайное число, равномерно распределенное в интервале (А-В, А+В). Для розыгрыша может быть выбран любой генератор равномерно распределенных случайных чисел. Делается это так же, как и при выборе генератора для блока GENERATE. Только номер генератора на странице "Random Numbers" (Случайные числа) в журнале настроек модели нужно указать в поле ввода ADVANCE. По умолчанию используется генератор случайных чисел номер 1. Например

ADVANCE       56.7,23.2

В данном примере входящий транзакт задерживается на время, равномерно распределенное в интервале от 33.5 до 79.9.

Так же, как и в блоке GENERATE, при любых способах вычисления времени задержки значение операнда B не должно превышать значение операнда А. Если в приведенном выше примере операнд B взять равным 56.8, в процессе моделирования произойдет останов по ошибке "Отрицательное приращение времени".

Для задания времени задержки по другому закону, отличному от равномерного, в операнде B записывается модификатор-функция. При обращении к функции определяется некоторое число - значение функции. Оно умножается на значение операнда А. Результат используется как время задержки. Например:

ADVANCE       Ring,FN$Exper

В примере вычисляется значение функции с именем Exper и умножается на значение переменной пользователя Ring, которой предварительно должно быть присвоено числовое значение командой EQU.

Как отмечалось ранее, в блоке GENERATE можно использовать функции и арифметические переменные, предварительно определенные командами FUNCTION и VARIABLE или FVARIABLE. Но в этих командах не должны были быть ссылки на параметры транзактов, так как транзактов еще нет. В операндах блока ADVANCE ссылки на параметры транзактов возможны. Естественно, что этим параметрам пользователем должны быть предварительно присвоены соответствующие значения. Например:

ADVANCE       P1
ADVANCE       (Exponental(7,0,MX$Sred(P2,P$Stolb)))
ADVANCE       SrIntPost,FN*2

В первом примере транзакт задерживается на время, равное значению параметра 1. Во втором примере время задержки определяется по экспоненциальному закону. При этом среднее значение выбирается из элемента матрицы, номера строки и столбца которого содержатся в параметре 2 и параметре с именем Stolb соответственно. Для генератора экспоненциального распределения источником равномерно распределенных случайных чисел в интервале [0, 1] является генератор номер 7 (RN7).

В третьем примере время задержки находится как произведение значения переменной пользователя SrIntPost и вычисленного значения функции, номер которой содержится в параметре 2 активного транзакта.

Блок ADVANCE никогда не препятствует входу транзакта. Любое число транзактов может находиться в этом блоке одновременно.

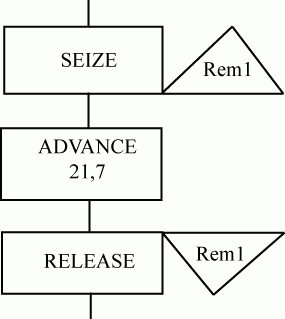

Приведем пример использования блоков SEIZE, ADVANCE и RELEASE (см. блок-диаграмму).

Транзакт, войдя в блок SEIZE, займет ОКУ с символическим именем Rем1, задержится там благодаря блоку ADVANCE на 21±7 единиц времени и затем покинет его. После того, как транзакт войдет в блок RELEASE, планировщик попытается продвинуть транзакт в следующий блок модели, и следующий транзакт попытается использовать ОКУ, называемое Rем1.

Блок ADVANCE можно располагать в любых местах модели, а не только между блоками SEIZE и RELEASE.

Время задержки может быть также равным нулю. Если время равно нулю, транзакт в блоке ADVANCE не задерживается и переходит в следующий блок.

Замечание.Только блоки GENERATE и ADVANCE позволяют поместить транзакты в список будущих событий. С помощью этих блоков моделируется продолжительность какого-либо события или промежуток времени между наступлением каких-либо событий.

6.2.4. Проверка состояния одноканального устройства

Представим себе, что в какой-либо системе, модель которой вы собираетесь разработать, имеются, например, два канала передачи данных - два ОКУ. Естественно, что если один канал занят, то выясняется: свободен ли второй канал? Если он не занят, надо попытаться передать по этому каналу. Но как проверить состояние каналов в модели?

В GPSS World блок GATE используется для определения состояния устройств без изменения их состояния.

Формат записи:

GATE X           A,[B]

Блок GATE работает в двух режимах:

  • отказа во входе;
  • разрешении во входе и альтернативном выходе.

При работе в режиме отказа блок GATE не пропускает транзакты, если соответствующий объект не находится в требуемом состоянии. Если же поставленное в блоке GATE условие удовлетворяется, то активный транзакт входит в него и затем переходит к следующему по порядку блоку. Операнд А определяет имя или номер ОКУ.

Условие задается одним из следующих условных операторов X, связанных с ОКУ:

NU - ОКУ, заданное операндом А, свободно;

U - ОКУ, заданное операндом А, занято.

Как видно, тип проверяемого объекта неявно задается условным оператором (позже мы рассмотрим применение блока GATE для проверки и других объектов аппаратной категории).

Операнд B содержит номер следующего блока для входящего транзакта, когда условный оператор имеет значение "ложь". Операнды А и B могут быть именем, положительным целым числом, выражением в скобках, СЧА, СЧА*параметр. Если операнд B не используется, то проверка проводится в режиме отказа. Если результат этой проверки не будет "истина", то транзакт помещается в список повторных попыток проверяемого объекта. Когда состояние любого из объектов меняется, заблокированный транзакт снова активизируется, повторяется проверка заданного блоком GATE условия. Если это условие выполняется, транзакту разрешается войти в блок GATE и далее перейти к следующему по порядку блоку. Например:

GATE U              Zrk
GATE NU            (FN$Expert+4)
GATE NU            Bat,Oper

В первом примере блок GATE не пропустит транзакт при условии незанятости ОКУ с именем Zrk. Во втором случае - когда занято ОКУ, номер которого определяется как результат вычисления и последующего округления выражения в скобках FN$Expert+4. В третьем примере в случае занятости ОКУ с именем Вat транзакт будет направлен к блоку с именем Oper.

Следует отметить, что несмотря на удобство применения блока GATE, в некоторых случаях это может привести при отсутствии операнда B к увеличению машинного времени за счет проведения проверок для заблокированных транзактов. Уменьшение числа проверок и исключение из проверяемых тех транзактов, для которых вряд ли когда-нибудь результат проверки будет истинным, может быть организовано с помощью блоков LINK и UNLINK. Методы применения этих блоков будут рассмотрены позже.

Для проверки состояния различных объектов, в том числе и ОКУ, можно использовать также булевы переменные и блок TEST.
