Лекция 5:

Первая стадия концептуального проектирования базы данных (концептуальное моделирование)

< Лекция 4 || Лекция 5: 123 || Лекция 6 >
Аннотация: Лекция посвящена моделированию предметной области. Здесь рассматриваются понятия, с помощью которых описывается предметная область, средства графического представления концептуальной модели предметной области в виде ER-диаграммы, основные приемы, используемые при моделировании

Цель лекции: показать, как описывается предметная область при концептуальном моделировании (с помощью каких понятий, средств представления и приемов построения) и как обеспечивается достоверность информации в базе данных за счет ограничений целостности концептуальной модели.

5.1. Описание информационного представления предметной области. ER-диаграмма

Иллюстрацию вводимых понятий и этапов проектирования базы данных будем проводить на примере близкой для читателя конкретной предметной области: представление данных о студентах вуза. Дадим краткое описание рассматриваемой предметной области. В вузе имеется несколько факультетов, на каждом из которых ведется подготовка по нескольким специальностям или направлениям. Для каждой специальности на факультете есть свой учебный план, в котором приводится перечень изучаемых учебных курсов с указанием количества часов занятий. Студенты изучают соответствующие дисциплины, сдают экзамены и зачеты, получают оценки.

Чаще всего концептуальная модель представляется в виде диаграммы сущностей – связей (entityrelationship) или ER-диаграммы. Процесс построения ER-диаграммы называется ER-моделированием.

Введем основные понятия, с помощью которых описывается предметная область.

Сущность (Entity) или объект – то, о чем будет накапливаться информация в информационной системе (нечто такое, за чем пользователь хотел бы наблюдать).

Если в системе обрабатывается информация о факультетах, сущностью будет являться факультет, если о студентах, сущность – студент и т.п.

Имя сущности при ER-моделировании, как правило, записывается заглавными буквами. Каждая сущность обладает определенным набором свойств (рассматриваем только свойства, представляющие интерес для пользователей в рамках проводимого исследования), которые запоминаются в информационной системе. Так, например, в качестве свойств сущности ФАКУЛЬТЕТ можно указать номер факультета, название факультета, в качестве свойств сущности СТУДЕНТ можно указать фамилию, дату рождения, место рождения, в качестве свойств сущности ЭКЗАМЕН – предмет, дату проведения экзамена, экзаменаторов.

Для информационного описания сущности вводится понятие атрибута.

Атрибут – поименованное свойство (характеристика) сущности. Атрибут представляет собой информационное отображение свойства сущности и принимает конкретное значение из множества допустимых значений. Так, например, для сущности ФАКУЛЬТЕТ атрибут "название" у конкретного экземпляра сущности принимает конкретное значение "вычислительной математики и кибернетики". Таким образом, атрибут представляет информационное описание количественных или качественных свойств сущности, описывает состояние сущности, позволяет идентифицировать сущность. Информация о сущности представляется совокупностью атрибутов. Такую совокупность атрибутов часто называют записью об объекте.

Совокупность сущностей, характеризующихся в информационной системе одним и тем же перечнем свойств, называется классом сущностей (набором объектов). Так, например, совокупность всех сущностей СТУДЕНТ составляет класс сущностей СТУДЕНТ, совокупность всех сущностей ФАКУЛЬТЕТ составляет класс сущностей ФАКУЛЬТЕТ. Класс сущностей описывается перечнем свойств сущностей, составляющих этот класс.

Экземпляром сущности будем называть конкретную сущность (сущность с конкретными значениями соответствующих свойств). Выше мы определили сущность как то, о чем будет накапливаться информация в информационной системе. Это только одна сторона. Информация должна не просто храниться сама по себе, а использоваться для удовлетворения информационных потребностей пользователя. Для реализации подавляющего числа запросов пользователю прежде всего необходимо найти интересующий его экземпляр сущности (с целью обработки, корректировки, удаления). Поэтому важнейшим свойством сущности является однозначная идентификация ее экземпляров по одному или группе атрибутов (уникальному идентификатору). У сущности ФАКУЛЬТЕТ это, например, номер факультета, у сущности СТУДЕНТ это может быть атрибут "фамилия", если у всех студентов разные фамилии, группа атрибутов "фамилия", "имя", "отчество", или специально введенный уникальный идентификатор, например дополнительно введенный атрибут "код студента".

Наиболее распространенным способом представления концептуальной модели является так называемая ER-диаграмма. В разных источниках используются разные системы обозначений в ER-диаграммах. На практике использование различных способов записи ER-диаграмм не представляет особой сложности – беглое ознакомление с соответствующим разделом документации позволяет быстро освоить используемую систему обозначений. В данном пособии в ER-диаграмме класс сущностей будем представлять в виде четырехугольника. В четырехугольнике записано уникальное имя класса сущности (прописными буквами) и имена атрибутов строчными буквами.

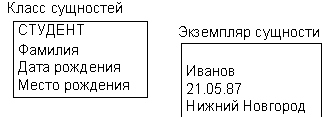

Пример класса сущностей СТУДЕНТ и конкретного экземпляра сущности показан на рис. 5.1

Класс сущностей и экземпляр сущности

Рис. 5.1. Класс сущностей и экземпляр сущности

Для реализации информационных потребностей пользователя недостаточно найти интересующий его экземпляр сущности. Информационные потребности тесно связаны с функциональными взаимоотношениями, существующими в организации (например, необходимо определить, на каком факультете учится конкретный студент). Для реализации таких запросов (информационных потребностей пользователя) используются существующие в предметной области взаимоотношения между сущностями. Соответствующие взаимоотношения сущностей выражаются связями (Relationships). Различают классы связей и экземпляры связей. Классы связей – это взаимоотношения между классами сущностей, а экземпляры связи – взаимоотношения между экземплярами сущностей.

Класс связей может затрагивать несколько классов сущностей. Число классов сущностей, участвующих в связи, называется степенью связи n = 2, 3, ... Так, например, класс сущностей СТУДЕНТ связан с классом сущностей ФАКУЛЬТЕТ связью "учится на факультете". Степень этой связи равна двум. При n =2 связь называется бинарной. Заметим, что связь нужно рассматривать как двустороннюю: "студент учится на факультете" и "на факультете учатся студенты". Рассмотрим классификацию бинарных связей. В зависимости от того, сколько экземпляров сущности одного класса связаны со сколькими экземплярами сущности другого класса, различают следующие типы связей:

  • Связь 1:1. Одиночный экземпляр сущности одного класса связан с одиночным экземпляром сущности другого класса. Примером является связь между классами сущностей ФАКУЛЬТЕТ и УЧЕБНЫЙ ПЛАН ПО СПЕЦИАЛЬНОСТИ ДЛЯ ФАКУЛЬТЕТА (каждому факультету соответствует свой учебный план по специальности или направлению).
  • Связь 1:M. Единый экземпляр сущности одного класса связан со многими экземплярами сущности другого класса. Примером является связь между классами сущностей ФАКУЛЬТЕТ и СТУДЕНТ (на одном факультете учатся много студентов).
  • Связь M:N. Несколько экземпляров сущности одного класса связаны с несколькими экземплярами сущности другого класса. Примером является связь между классами сущностей ФАКУЛЬТЕТ и СПЕЦИАЛЬНОСТЬ (на факультете может быть несколько специальностей и одна и та же специальность может быть на нескольких факультетах).

Числа, описывающие типы бинарных связей ( 1:1, 1:M, M:N ), обозначают максимальное количество сущностей на каждой стороне связи. Эти числа называются максимальными кардинальными числами, а соответствующая пара чисел называется максимальной кардинальностью.

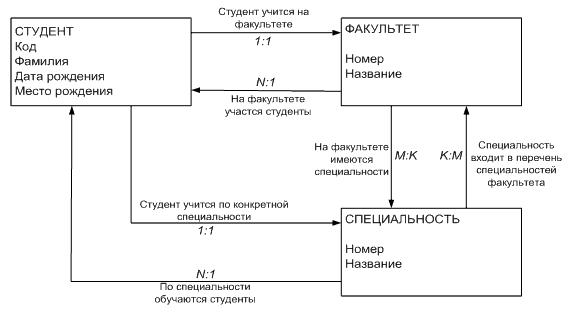

В данном пособии на ER-диаграммах связи между сущностями будем обозначать стрелками, рядом со стрелками указываем имя связи, а также тип связи. Пример ER-диаграммы, представляющей сущности СТУДЕНТ, ФАКУЛЬТЕТ, СПЕЦИАЛЬНОСТЬ и их взаимосвязи приводится на рис. 5.2.

Напомним, что каждый экземпляр сущности должен уникально идентифицироваться (иметь уникальный идентификатор). Так как могут быть несколько студентов с одинаковой фамилией, введем дополнительный атрибут "код студента". У сущностей ФАКУЛЬТЕТ и СПЕЦИАЛЬНОСТЬ атрибут "номер" является уникальным идентификатором.

Пример фрагмента ER-диаграммы

Рис. 5.2. Пример фрагмента ER-диаграммы

Заметим, что по этой ER-диаграмме можно указать последовательность действий, производимых при реализации запроса пользователей. Например, для реализации запроса "на каком факультете учится студент Иванов" необходимо выполнить следующие действия: найти среди экземпляров сущности СТУДЕНТ экземпляр с фамилией Иванов, перейти по связи "Студент учится на факультете" к экземпляру сущности ФАКУЛЬТЕТ, значение атрибута "Название" этого экземпляра и есть искомое название факультета. Отметим также, что иногда на ER-диаграммах две связи между сущностями изображают одной двухсторонней стрелкой или просто линией. Заметим, что на приведенной ER-диаграмме не представлены какие-либо способы реализации этих связей (на логическом и, тем более, на физическом уровнях). Соответствующие способы реализации связей зависят от возможностей модели данных конкретной СУБД и будут рассмотрены в следующей лекции ( "Вторая стадия концептуального проектирования (Модели данных СУБД. Представление концептуальной модели средствами модели данных СУБД)" ) на второй стадии концептуального проектирования при представлении концептуальной модели средствами модели данных СУБД.
