Лекция 8:

Динамическая маршрутизация на протоколах RIP и EIGRP

< Лекция 7 || Лекция 8: 123 || Лекция 9 >

Практическая работа 8-2. Конфигурирование протокола RIP версии 2 для сети из четырех устройств

На рис. 8.8 представлена сеть, на примере которой мы сконфигурируем протокол маршрутизации RIP v2.

Сеть для конфигурации протоколов маршрутизации

Рис. 8.8. Сеть для конфигурации протоколов маршрутизации

Сначала сконфигурируем R1 ( рис. 8.9).

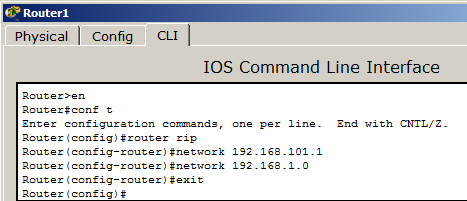

Настройка RIP на R1

Рис. 8.9. Настройка RIP на R1

Смотрим результат на вкладке Config ( рис. 8.10).

Окно R1,вкладка Config

Рис. 8.10. Окно R1,вкладка Config

Конфигурируем R2 ( рис. 8.11).

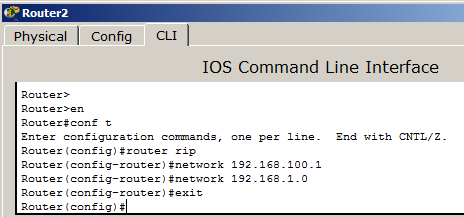

Настройка RIP на R2

Рис. 8.11. Настройка RIP на R2

Наблюдаем результат ( рис. 8.12).

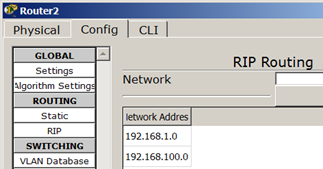

Окно R2, вкладка Config

Рис. 8.12. Окно R2, вкладка Config

Проверяем доступность ПК из разных сетей ( рис. 8.13).

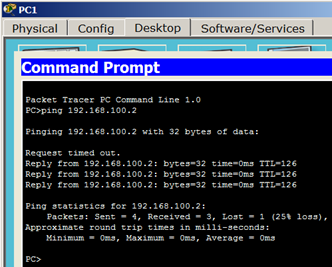

Результат маршрутизации по протоколу RIP

Рис. 8.13. Результат маршрутизации по протоколу RIP

Рабочая сеть данного примера представлена файлом task-8-2.pkt.

Протокол маршрутизации EIGRP

Протокол EIGRP более прост в реализации и менее требователен к вычислительным ресурсам маршрутизатора, чем протокол OSPF. Также EIGRP имеет более продвинутый алгоритм вычисления метрики. В формуле вычисления метрики есть возможность учитывать загруженность и надежность интерфейсов на пути пакета. Недостатком протокола EIGRP является его ограниченность в его использовании только на оборудовании компании Cisco.

Практическая работа 8-3. Конфигурирование протокола EIGRP

Схема сети изображена на рис. 8.14.

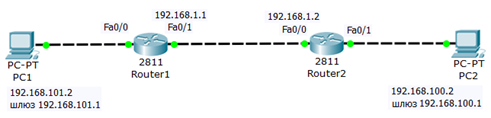

Схема для конфигурации протокола EIGRP

Рис. 8.14. Схема для конфигурации протокола EIGRP

Настройка протокола EIGRP очень похожа на настройку протокола RIP.

Программирование R1

Конфигурируем R1 ( рис. 8.15).

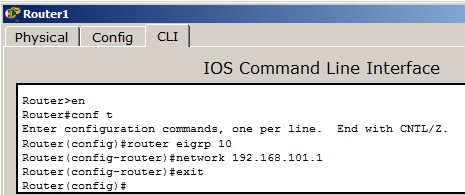

Конфигурирование R1

Рис. 8.15. Конфигурирование R1

Программирование R2

Конфигурируем R2 ( рис. 8.16).

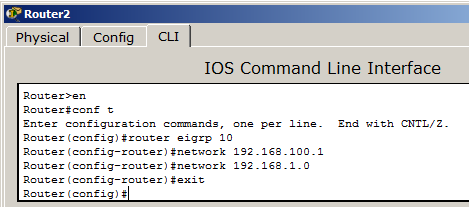

Конфигурирование R2

Рис. 8.16. Конфигурирование R2

Проверка работы сети

Проверяем работу маршрутизаторов ( рис. 8.17).

Результат проверки работоспособности сети

Рис. 8.17. Результат проверки работоспособности сети

Рабочая сеть данного примера представлена файлом task-8-3.pkt.
