Лекция 8:

Организация памяти компьютера. Простейшие схемы управления памятью

< Лекция 7 || Лекция 8: 123 || Лекция 9 >

Страничная память

Описанные выше схемы недостаточно эффективно используют память, поэтому в современных схемах управления памятью не принято размещать процесс в оперативной памяти одним непрерывным блоком.

В самом простом и наиболее распространенном случае страничной организации памяти (или paging) как логическое адресное пространство, так и физическое представляются состоящими из наборов блоков или страниц одинакового размера. При этом образуются логические страницы (page), а соответствующие единицы в физической памяти называют физическими страницами или страничными кадрами (page frames). Страницы (и страничные кадры) имеют фиксированную длину, обычно являющуюся степенью числа 2, и не могут перекрываться. Каждый кадр содержит одну страницу данных. При такой организации внешняя фрагментация отсутствует, а потери из-за внутренней фрагментации, поскольку процесс занимает целое число страниц, ограничены частью последней страницы процесса.

Логический адрес в страничной системе – упорядоченная пара (p,d), где p – номер страницы в виртуальной памяти, а d – смещение в рамках страницы p, на которой размещается адресуемый элемент. Заметим, что разбиение адресного пространства на страницы осуществляется вычислительной системой незаметно для программиста. Поэтому адрес является двумерным лишь с точки зрения операционной системы, а с точки зрения программиста адресное пространство процесса остается линейным.

Описываемая схема позволяет загрузить процесс, даже если нет непрерывной области кадров, достаточной для размещения процесса целиком. Но одного базового регистра для осуществления трансляции адреса в данной схеме недостаточно. Система отображения логических адресов в физические сводится к системе отображения логических страниц в физические и представляет собой таблицу страниц, которая хранится в оперативной памяти. Иногда говорят, что таблица страниц – это кусочно-линейная функция отображения, заданная в табличном виде.

Интерпретация логического адреса показана на рис. 8.7. Если выполняемый процесс обращается к логическому адресу v = (p,d), механизм отображения ищет номер страницы p в таблице страниц и определяет, что эта страница находится в страничном кадре p', формируя реальный адрес из p' и d.

Связь логического и физического адресов при страничной организации памяти

Рис. 8.7. Связь логического и физического адресов при страничной организации памяти

Таблица страниц (page table) адресуется при помощи специального регистра процессора и позволяет определить номер кадра по логическому адресу. Помимо этой основной задачи, при помощи атрибутов, записанных в строке таблицы страниц, можно организовать контроль доступа к конкретной странице и ее защиту.

Отметим еще раз различие точек зрения пользователя и системы на используемую память. С точки зрения пользователя, его память – единое непрерывное пространство, содержащее только одну программу. Реальное отображение скрыто от пользователя и контролируется ОС. Заметим, что процессу пользователя чужая память недоступна. Он не имеет возможности адресовать память за пределами своей таблицы страниц, которая включает только его собственные страницы.

Для управления физической памятью ОС поддерживает структуру таблицы кадров. Она имеет одну запись на каждый физический кадр, показывающий его состояние.

Отображение адресов должно быть осуществлено корректно даже в сложных случаях и обычно реализуется аппаратно. Для ссылки на таблицу процессов используется специальный регистр. При переключении процессов необходимо найти таблицу страниц нового процесса, указатель на которую входит в контекст процесса.

Сегментная и сегментно-страничная организация памяти

Существуют две другие схемы организации управления памятью: сегментная и сегментно-страничная. Сегменты, в отличие от страниц, могут иметь переменный размер. Идея сегментации изложена во введении. При сегментной организации виртуальный адрес является двумерным как для программиста, так и для операционной системы, и состоит из двух полей – номера сегмента и смещения внутри сегмента. Подчеркнем, что в отличие от страничной организации, где линейный адрес преобразован в двумерный операционной системой для удобства отображения, здесь двумерность адреса является следствием представления пользователя о процессе не в виде линейного массива байтов, а как набор сегментов переменного размера (данные, код, стек...).

Программисты, пишущие на языках низкого уровня, должны иметь представление о сегментной организации, явным образом меняя значения сегментных регистров (это хорошо видно по текстам программ, написанных на Ассемблере). Логическое адресное пространство – набор сегментов. Каждый сегмент имеет имя, размер и другие параметры (уровень привилегий, разрешенные виды обращений, флаги присутствия). В отличие от страничной схемы, где пользователь задает только один адрес, который разбивается на номер страницы и смещение прозрачным для программиста образом, в сегментной схеме пользователь специфицирует каждый адрес двумя величинами: именем сегмента и смещением.

Каждый сегмент – линейная последовательность адресов, начинающаяся с 0. Максимальный размер сегмента определяется разрядностью процессора (при 32-разрядной адресации это 232 байт или 4 Гбайт). Размер сегмента может меняться динамически (например, сегмент стека). В элементе таблицы сегментов помимо физического адреса начала сегмента обычно содержится и длина сегмента. Если размер смещения в виртуальном адресе выходит за пределы размера сегмента, возникает исключительная ситуация.

Логический адрес – упорядоченная пара v=(s,d), номер сегмента и смещение внутри сегмента.

В системах, где сегменты поддерживаются аппаратно, эти параметры обычно хранятся в таблице дескрипторов сегментов, а программа обращается к этим дескрипторам по номерам-селекторам. При этом в контекст каждого процесса входит набор сегментных регистров, содержащих селекторы текущих сегментов кода, стека, данных и т. д. и определяющих, какие сегменты будут использоваться при разных видах обращений к памяти. Это позволяет процессору уже на аппаратном уровне определять допустимость обращений к памяти, упрощая реализацию защиты информации от повреждения и несанкционированного доступа.

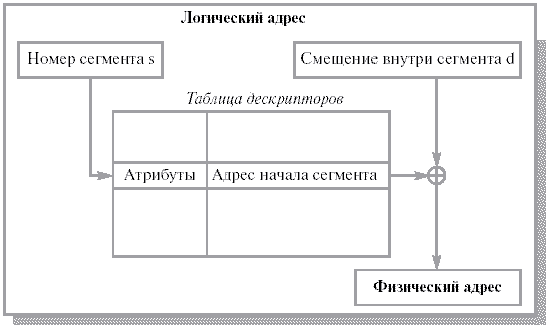

Преобразование логического адреса при сегментной организации памяти

Рис. 8.8. Преобразование логического адреса при сегментной организации памяти

Аппаратная поддержка сегментов распространена мало (главным образом на процессорах Intel). В большинстве ОС сегментация реализуется на уровне, не зависящем от аппаратуры.

Хранить в памяти сегменты большого размера целиком так же неудобно, как и хранить процесс непрерывным блоком. Напрашивается идея разбиения сегментов на страницы. При сегментно-страничной организации памяти происходит двухуровневая трансляция виртуального адреса в физический. В этом случае логический адрес состоит из трех полей: номера сегмента   логической памяти, номера страницы внутри сегмента и смещения внутри страницы. Соответственно, используются две таблицы отображения – таблица сегментов, связывающая номер сегмента с таблицей страниц, и отдельная таблица страниц для каждого сегмента.

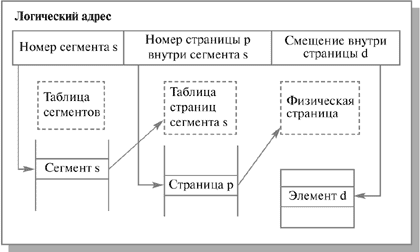

Упрощенная схема формирования физического адреса при сегментно-страничной организации памяти

Рис. 8.9. Упрощенная схема формирования физического адреса при сегментно-страничной организации памяти

Сегментно-страничная и сегментная организация памяти позволяет легко организовать совместное использование одних и тех же данных и программного кода разными задачами. Для этого различные логические блоки памяти разных процессов отображают в один и тот же блок физической памяти, где размещается разделяемый фрагмент кода или данных.

Заключение

В настоящей лекции описаны простейшие способы управления памятью в ОС. Физическая память компьютера имеет иерархическую структуру. Программа представляет собой набор сегментов в логическом адресном пространстве. ОС осуществляет связывание логических и физических адресных пространств. В последующих лекциях будут рассматриваться современные решения, связанные с поддержкой виртуальной памяти.
