Методы защиты информации от утечки через ПЭМИН

Пассивные и активные методы защиты

Защита информации от утечки через ПЭМИН осуществляется с применением пассивных и активных методов и средств.

Пассивные методы защиты информации направлены на:

• ослабление побочных электромагнитных излучений (информационных сигналов) ОТСС на границе контролируемой зоны до величин, обеспечивающих невозможность их выделения средством разведки на фоне естественных шумов;
• ослабление наводок побочных электромагнитных излучений в посторонних проводниках и соединительных линиях, выходящих за пределы контролируемой зоны, до величин, обеспечивающих невозможность их выделения средством разведки на фоне естественных шумов;
• исключение или ослабление просачивания информационных сигналов в цепи электропитания, выходящие за пределы контролируемой зоны, до величин, обеспечивающих невозможность их выделения средством разведки на фоне естественных шумов.

Активные методы защиты информации направлены на:

• создание маскирующих пространственных электромагнитных помех с целью уменьшения отношения сигнал/шум на границе контролируемой зоны до величин, обеспечивающих невозможность выделения средством разведки информационного сигнала;
• создание маскирующих электромагнитных помех в посторонних проводниках и соединительных линиях с целью уменьшения отношения сигнал/шум на границе контролируемой зоны до величин, обеспечивающих невозможность выделения средством разведки информационного сигнала.

Рассмотрим более подробно наиболее распространенные методы пассивной и активной защиты от ПЭМИН.

Экранирование технических средств

Как известно из предыдущих лекций, при функционировании технических средств обработки, приема, хранения и передачи информации (ТСПИ) создаются побочные токи и поля, которые могут быть использованы злоумышленником для съема информации. Подводя итог, можно сделать вывод, что между двумя токопроводящими элементами могут возникнуть следующие виды связи:

• через электрическое поле;
• через магнитное поле;
• через электромагнитное поле;
• через соединительные провода.

Основной характеристикой поля является его напряженность. Для электрического и магнитного полей в свободном пространстве она обратно пропорциональна квадрату расстояния от источника сигнала. Напряженность электромагнитного поля обратно пропорциональна первой степени расстояния. Напряжение на конце проводной или волновой линии с расстоянием падает медленно. Следовательно, на малом расстоянии от источника сигнала имеют место все четыре вида связи. По мере увеличения расстояния сначала исчезают электрическое и магнитное поля, затем - электромагнитное поле и на очень большом расстоянии влияет только связь по проводам и волноводам.

Одним из наиболее эффективных пассивных методов защиты от ПЭМИ является экранирование. Экранирование - локализация электромагнитной энергии в определенном пространстве за счет ограничения распространения ее всеми возможными способами.

Различают три вида экранирования:

• электростатическое;
• магнитостатическое;
• электромагнитное.

Электростатическое экранирование заключается в замыкании электростатического поля на поверхность металлического экрана и отводе электрических зарядов на землю (на корпус прибора) с помощью контура заземления. Последний должен иметь сопротивление не больше 4 Ом. Применение металлических экранов весьма эффективно и позволяет полностью устранить влияние электростатического поля. При правильном использовании диэлектрических экранов, плотно прилегающих к экранируемому элементу, можно ослабить поле источника сигнала в ε раз, где ε - относительная диэлектрическая проницаемость материала экрана.

Эффективность применения экрана во многом зависит от качества соединения корпуса ТСПИ с экраном. Здесь особое значение имеет отсутствие соединительных проводов между частями экрана и корпусом ТСПИ.

Основные требования, которые предъявляются к электрическим экранам, можно сформулировать следующим образом [16.2]:

• конструкция экрана должна выбираться такой, чтобы силовые линии электрического поля замыкались на стенки экрана, не выходя за его пределы;
• в области низких частот (при глубине проникновения (δ) больше толщины (d), т.е. при δ > d) эффективность электростатического экранирования практически определяется качеством электрического контакта металлического экрана с корпусом устройства и мало зависит от материала экрана и его толщины;
• в области высоких частот (при d < δ) эффективность экрана, работающего в электромагнитном режиме, определяется его толщиной, проводимостью и магнитной проницаемостью.

При экранировании магнитных полей различают низкочастотные магнитные поля и высокочастотные. Магнитостатическое экранирование используется для наводок низкой частоты в диапазоне от 0 до 3…10 кГц. Низкочастотные магнитные поля шунтируются экраном за счет направленности силовых линий вдоль стенок экрана.

Рассмотрим более подробно принцип магнитостатического экранирования.

Вокруг элемента (пусть это будет виток) с постоянным током существует магнитное поле напряженностью H₀, которое необходимо экранировать. Для этого окружим виток замкнутым экраном, магнитная проницаемость µ которого больше единицы. Экран намагнитится, в результате чего создастся вторичное поле, которое ослабит первичное поле вне экрана. То есть силовые линии поля витка, встречая экран, обладающий меньшим магнитным сопротивлением, чем воздух, стремятся пройти по стенкам экрана и в меньшем количестве доходят до пространства вне экрана. Такой экран одинаково пригоден для защиты от воздействия магнитного поля и для защиты внешнего пространства от влияния магнитного поля созданного источником внутри экрана (Рисунок 16.1).

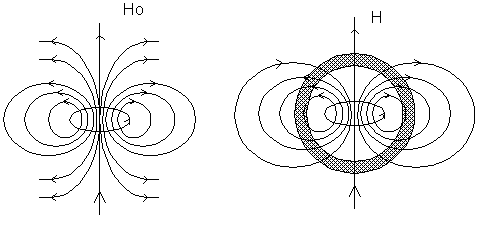

Рис. 16.1. Магнитостатическое экранирование

Основные требования, предъявляемые к магнитостатическим экранам, можно свести к следующим [16.2]:

• магнитная проницаемость µ материала экрана должна быть возможно более высокой. Для изготовления экранов желательно применять магнитомягкие материалы с высокой магнитной проницаемостью (например, пермаллой);
• увеличение толщины стенок экрана приводит к повышению эффективности экранирования, однако при этом следует принимать во внимание возможные конструктивные ограничения по массе и габаритам экрана;
• стыки, разрезы и швы в экране должны размещаться параллельно линиям магнитной индукции магнитного поля. Их число должно быть минимальным;
• заземление экрана не влияет на эффективность магнитостатического экранирования.

Эффективность магнитостатического экранирования повышается при применении многослойных экранов.

Электромагнитное экранирование применяется на высоких частотах. Действие такого экрана основано на том, что высокочастотное электромагнитное поле ослабляется им же созданными вихревыми токами обратного напряжения. Этот способ экранирования может ослаблять как магнитные, так и электрические поля, поэтому называется электромагнитным.

Упрощенная физическая сущность электромагнитного экранирования сводится к тому, что под действием источника электромагнитной энергии на стороне экрана, обращенной к источнику, возникают заряды, а в его стенках – токи, поля которых во внешнем пространстве противоположны полям источника и примерно равны ему по интенсивности. Два поля компенсируют друг друга.

С точки зрения волновых представлений эффект экранирования проявляется из-за многократного отражения электромагнитных волн от поверхности экрана и затухания энергии волн в его металлической толще. Отражение электромагнитной энергии обусловлено несоответствием волновых характеристик диэлектрика, в котором расположен экран и материала экрана. Чем больше это несоответствие, чем больше отличаются волновые сопротивления экрана и диэлектрика, тем интенсивнее частичный эффект экранирования определяемый отражением электромагнитных волн[16.4].

Выбор материала для экрана зависит от многих условий. Металлические материалы выбирают по следующим критериям и условиям:

• необходимость достижения определенной величины ослабления электромагнитного поля при наличии ограничения размеров экрана и его влияния на объект защиты;
• устойчивость и прочность металла как материала.

Среди наиболее распространенных металлов для изготовления экранов можно назвать сталь, медь, алюминий, латунь. Популярность этих материалов в первую очередь обусловлена достаточно высокой эффективностью экранирования. Сталь популярна также вследствие возможности использования сварки при монтаже экрана.

К недостаткам листовых металлических экранов можно отнести высокую стоимость, большой вес, крупные габариты и сложность монтажа. Этих недостатков лишены металлические сетки. Они легче, проще в изготовлении и размещении, дешевле. Основными параметрами сетки является ее шаг, равный расстоянию между соседними центрами проволоки, радиус проволоки и удельная проводимость материала сетки. К недостаткам металлических сеток относят, прежде всего, высокий износ по сравнению с листовыми экранами.

Для экранирования также применяются фольговые материалы. К ним относятся электрически тонкие материалы толщиной 0,01…0,05 мм. Фольговые материалы в основном производятся из диамагнитных материалов – алюминий, латунь, цинк.

Перспективным направлением в области экранирования является применение токопроводящих красок, так как они дешевые, не требуют работ по монтажу, просты в применении. Токопроводящие краски создаются на основе диэлектрического пленкообразующего материала с добавлением в него проводящих составляющих, пластификатора и отвердителя. В качестве токопроводящих пигментов используют коллоидное серебро, графит, сажу, оксиды металлов, порошковую медь, алюминий.

Токопроводящие краски лишены недостатков листовых экранов и механических решеток, так как достаточно устойчивы в условиях резких климатических изменений и просты в эксплуатации.

Следует отметить, что экранироваться могут не только отдельные ТСПИ, но и помещения в целом. В неэкранированных помещениях функции экрана частично выполняют железобетонные составляющие в стенах. В окнах и дверях их нет, поэтому они более уязвимы.

При экранировании помещений используются: листовая сталь толщиной до 2 мм, стальная (медная, латунная) сетка с ячейкой до 2,5 мм. В защищенных помещениях экранируются двери и окна. Окна экранируются сеткой, металлизированными шторами, металлизацией стекол и оклеиванием их токопроводящими пленками. Двери выполняются из стали или покрываются токопроводящими материалами (стальной лист, металлическая сетка). Особое внимание обращается на наличие электрического контакта токопроводящих слоев двери и стен по всему периметру дверного проема. При экранировании полей недопустимо наличие зазоров, щелей в экране. Размер ячейки сетки должен быть не более 0,1 длины волны излучения.

Степень экранирующего действия типов зданий приведена в таблице 16.1.

В защищенной ПЭВМ, например, экранируются блоки управления электронно-лучевой трубкой, корпус выполняется из стали или металлизируется изнутри, экран монитора покрывается токопроводящей заземленной пленкой и (или) защищается металлической сеткой.

Следует отметить, что помимо функции защиты от утечки информации через ПЭМИН, экранирование может снизить вредное воздействие электромагнитного излучения на людей и уровень шумов при работе ТСПИ.
