Этапы проектирования ИС с применением UML

Разработка модели бизнес-прецедентов

Модель бизнес-прецедентов описывает бизнес-процессы с точки зрения внешнего пользователя, т.е. отражает взгляд на деятельность организации из вне.

Проектирование системы начинается с изучения и моделирования бизнес-деятельности организации. На этом этапе вводится и отображается в модели ряд понятий, свойственных объектно-ориентированному подходу:

Исполнитель (Действующее лицо, Actor) – личность, организация или система, взаимодействующая с ИС; различают внешнего исполнителя (который использует или используется системой, т.е. порождает прецеденты деятельности) и внутреннего исполнителя (который обеспечивает реализацию прецедентов деятельности внутри системы). На диаграмме исполнитель представляется стилизованной фигуркой человека.

Прецедент – законченная последовательность действий, инициированная внешним объектом (личностью или системой), которая взаимодействует с ИС и получает в результате некоторое сообщение от ИС. На диаграмме представляется овалом с надписью, отражающей содержание действия.

Класс — описание совокупности однородных объектов с их атрибутами, операциями, отношениями и семантикой. На диаграмме представляется прямоугольником, содержащим описания атрибутов и операций класса.

Ассоциация – связь между двумя элементами модели. На диаграмме представляется линией.

Обобщение – связь между двумя элементами модели, когда один элемент (подкласс) является частным случаем другого элемента (суперкласса). На диаграмме представляется стрелкой.

Агрегация – отношение между элементами модели, когда один элемент является частью другого элемента (агрегата). На диаграмме представляется стрелкой с ромбовидным концом.

Для иллюстрации этапов разработки проекта использованы адаптированные материалы проекта ИС медицинского центра [ рис. 12.2]. Назначение ИС – автоматизация ведения и использования клинических записей о пациентах. В настоящее время эта работа производится вручную персоналом центра. На рис. 12.2 представлена общая модель деятельности центра в виде диаграммы прецедентов. Прецедент " Обслуживание пациента " реализуется через множество других, более ограниченных прецедентов ( рис. 12.3), отражающих детализацию представления функционирования центра.

Рис. 12.2. Общая диаграмма деятельности медицинского центра по обслуживанию пациента

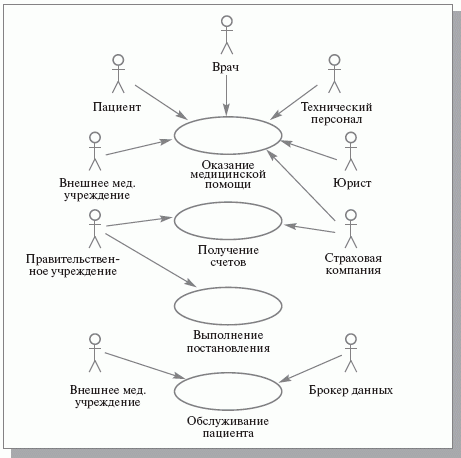

Рис. 12.3. Модель бизнес-прецедентов, составляющих обслуживание пациента

Для включения в диаграмму выбранные прецеденты должны удовлетворять следующим критериям:

• прецедент должен описывать, ЧТО нужно делать, а не КАК ;
• прецедент должен описывать действия с точки зрения ИСПОЛНИТЕЛЯ ;
• прецедент должен возвращать исполнителю некоторое СООБЩЕНИЕ ;
• последовательность действий внутри прецедента должна представлять собой одну НЕДЕЛИМУЮ цепочку.

Исходя из цели создания системы, для дальнейшего исследования и моделирования отбираются только те бизнес-прецеденты, которые связаны с использованием клинических записей.

Выполнение прецедента описывается с помощью диаграмм видов деятельности, которые отображают исполнителей и последовательность выполнения соответствующих бизнес-процессов ( рис. 12.4).

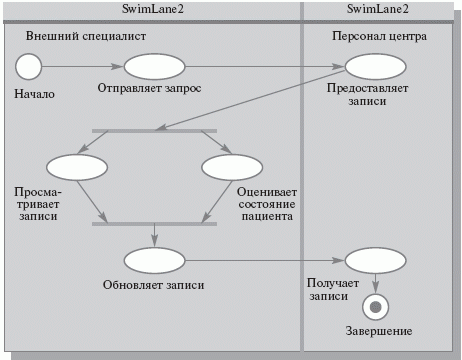

Рис. 12.4. Диаграмма видов деятельности для прецедента "Оказание медицинской помощи"

Несмотря на то, что оказание медицинской помощи предусматривает множество разнообразных действий исполнителей, для нашей задачи существенными являются только процессы обмена информацией между этими исполнителями, и именно они отображаются в создаваемых моделях. Поэтому на диаграмме отражен процесс оценки состояния пациента на основании имеющейся в центре информации о нем.

Общее поле диаграммы деятельности делится на несколько " плавательных дорожек ", каждая из которых содержит описание действий одного из исполнителей. Основными элементами диаграмм видов деятельности являются обозначения состояния (" начало ", " конец "), действия (овал) и момента синхронизации действий (линейка синхронизации, на которой сходятся или разветвляются несколько стрелок).

Диаграмма подходит для описания действий как внешнего, так и внутреннего специалиста центра.

Этап завершается после разработки диаграмм видов деятельности для всех выделенных в модели бизнес-прецедентов. Естественно, на последующих этапах анализа и проектирования будут выявлены какие-то важные подробности в описании деятельности объекта автоматизации. Поэтому разработанные на данном этапе модели будут еще неоднократно корректироваться.
