Самостоятельная работа 7:

Создание отчетов Crystal Reports.NET в графическом режиме

Вкладка Data

Следующее действие при работе с экспертом заключается в выборе источника данных для отчета.

Появившееся окно мастера предлагает выбрать следующие варианты источника:

  1. Project Data - наборы данных, которые используются в проекте приложения
  2. Current Connections - источники, с которыми установлено соединение в приложении
  3. Favorites - предподчтимые источники данных
  4. History - ранее используемые источники данных
  5. Create New Connection - иные способы выбора источников
  • Как один из множества вариантов, дважды щелкните на узле ODBC (RDO)/Make New Connection и в появившемся окне выберите Xtreme Sample Database 2008, как показано на рисунке


Щелчок на кнопке Finish окна Data Source Selection завершит процедуру выбора источника, откроет его соединение с мастером в режиме проектирования и вновь вернет нас к вкладке Data мастера Standard Report Creation Wizard. Если пройти в этом окне по кнопке Next, то появится вкладка выбора стилей генерации отчета

  • Оставьте стиль по умолчанию Standard и вернитесь на вкладку Data мастера Standard Report Creation Wizard

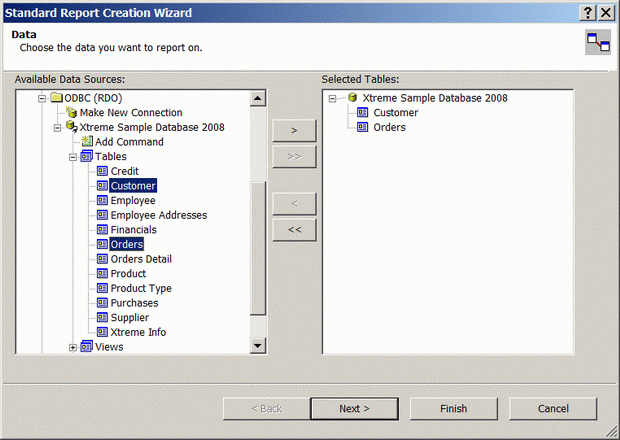

  • Раскройте узел соединения с выбранным источником данных Xtreme Sample Database 2008 и переместите в список выбора Selected Tables две таблицы Customer и Orders

Через контекстное меню для узла Tables можно вызвать командой Options окно настроек параметров работы с источником данных. Оно позволяет настроить параметры отображения информации об источнике данных в данном конкретном случае: отфильтровать какие-то таблицы или представления, показать служебные таблицы и т.п.

Вкладка Link

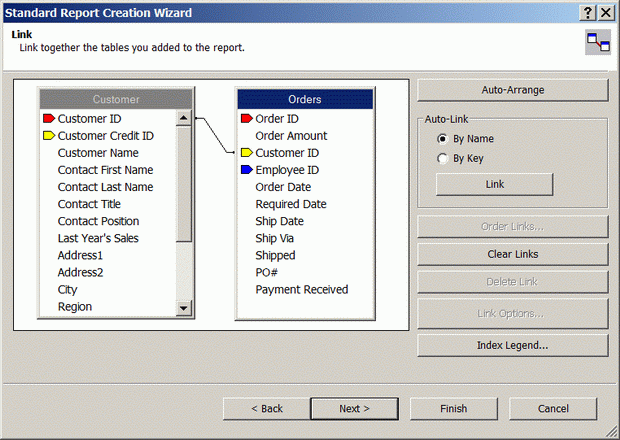

Теперь, если пройти по ссылке Next к следующей вкладке мастера, то это уже будет вкладка Link, которая отображает связи или дает возможность их установить между полями таблиц.

  • В данном упражнении нам нужна только одна таблица, поэтому вернитесь на вкладку Data и удалите (верните) из списка Selected Tables таблицу Orders, оставив только одну таблицу Customer

Вкладка Fields

Теперь с помощью мастера нужно выбрать поля в выделенной таблице, значения которых будут отображаться в отчете.

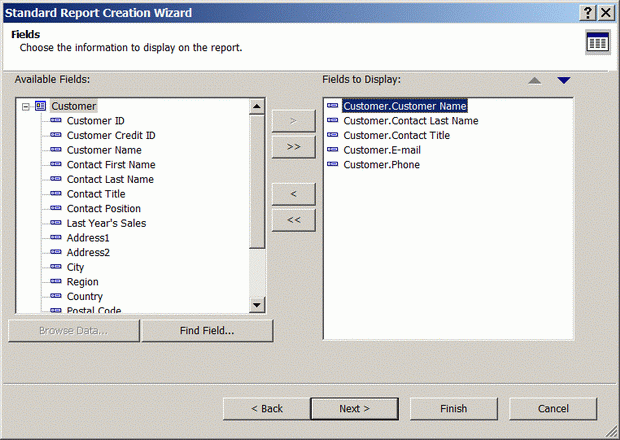

  • Перейдите на следующую вкладку Fields мастера, раскройте узел полей таблицы Customer и переместите в список Fields to Display пять полей, как показано на рисунке

Именно эти поля БД будут участвовать в формировании отчета.

Вкладка Grouping

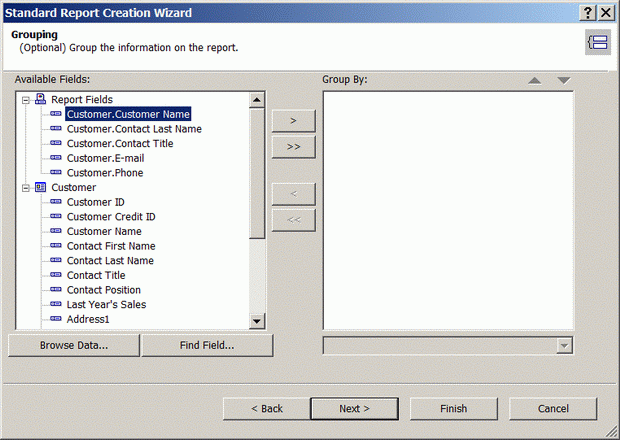

После щелчка на кнопке Next появится следующая вкладка Grouping мастера, в которой можно часть полей отсортировать или сгруппировать.

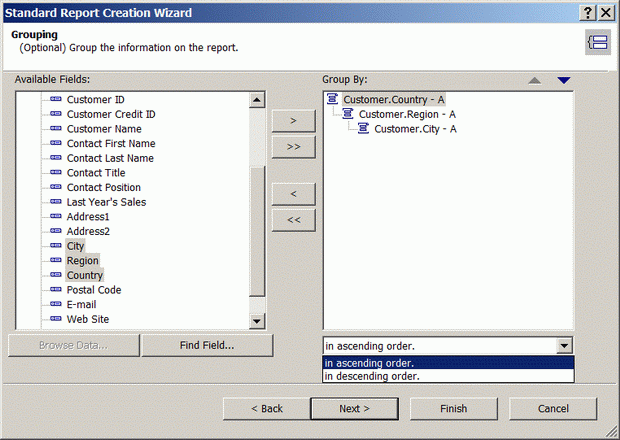

  • Выберите в списке слева поля для группировки и после перемещения их в список справа установите порядок следования в соответствии с рисунком

Обратите внимание на раскрывающийся список справа внизу, который позволяет изменить порядок сортировки данных в выбранных полях внутри каждой группы при их выводе в отчет ( in ascending order - в порядке возрастания, in descending order - в порядке убывания).
