4.9. Аппаратные средства обеспечения надежной работы МК

Прикладная программа, записанная в память программ МК, должна обеспечивать его надежную работу при любых комбинациях входных сигналов. Однако в результате электромагнитных помех, колебаний напряжения питания и других внешних факторов предусмотренный разработчиком ход выполнения программы может быть нарушен. С целью обеспечения надежного запуска, контроля работы МК и восстановления работоспособности системы в отсутствие оператора все современные МК снабжаются аппаратными средствами обеспечения надежной работы. К ним относятся:

  • схема формирования сигнала сброса МК;
  • модуль мониторинга напряжения питания;
  • сторожевой таймер.

4.9.1. Схема формирования сигнала сброса МК

При включении напряжения питания МК должен начать выполнять записанную в памяти программу работы. На этапе нарастания напряжения питания МК принудительно переводится в начальное состояние, которое называют состоянием сброса. При этом устанавливаются в исходное состояние внутренние магистрали МК, сигналы управления и регистры специальных функций. Последние определяют начальное состояние периферийных модулей МК, которое чаще всего по умолчанию неактивно.

С целью обеспечения надежного запуска от любых источников питания с различной динамикой нарастания напряжения большинство современных МК содержат встроенный детектор напряжения питания (схема Power-On-Reset — POR), который формирует сигнал сброса при нарастании напряжения питания. В частности, входящий в состав МК семейства PIC16 таймер установления питания ( PWRT ) начинает отсчет времени после того, как напряжение питания пересекло уровень около 1,2…1,8 В. По истечении выдержки около 72 мс считается, что напряжение достигло номинала.

Сразу после выхода из состояния сброса МК выполняет следующие действия:

  • запускает генератор синхронизации МК. Для стабилизации частоты тактирования внутренними средствами формируется задержка времени;
  • считывает энергонезависимые регистры конфигурации в соответствующие регистры ОЗУ (если необходимо);
  • загружает в счетчик команд адрес начала рабочей программы;
  • производит выборку первой команды из памяти программ и приступает к выполнению программы.

Адрес ячейки памяти, в которой хранится код первой исполняемой команды, называют вектором начального запуска или вектором сброса. В некоторых МК этот адрес однозначно определен и приведен в техническом описании. Про такие МК говорят, что они имеют фиксированный вектор сброса. В других МК вектор сброса может быть произвольно определен пользователем. На этапе программирования МК необходимый вектор начального запуска записывается в ячейки с фиксированными адресами, и при выходе МК из сброса автоматически загружается в счетчик команд. О таких МК говорят, что они имеют загружаемый вектор сброса. Загружаемый вектор сброса имеют все 8-разрядные МК фирмы Motorola, выполненные по структуре с единым адресным пространством команд и данных.

Для перевода МК в состояние сброса при установившемся напряжении питания достаточно подать сигнал высокого или низкого уровня (в соответствии со спецификацией МК) на вход сброса ( RESET ). Обычно для формирования сигнала сброса при включении напряжения питания и нажатии кнопки сброса используют RC-цепь. Типовые схемы формирования сигнала сброса представлены на рис. 4.10.

Кнопка Кн предназначена для "ручного" сброса МК при отладке. Диод VD препятствует попаданию на вход RESET отрицательного напряжения при выключении питания. Номиналы R и C определяют задержку времени, необходимую для завершения всех переходных процессов при сбросе (указываются в техническом описании на МК). Триггер Шмитта на входе допускает подачу сигнала сброса с ненормированной длительностью фронта. При отсутствии триггера Шмитта на входе приходится использовать специальную внешнюю схему формирователя.

В современных МК линия RESET обычно является двунаправленной и имеет низкий активный уровень. При нажатии кнопки "сброс" или включении питания буфер линии устанавливается в режим ввода и реализует так называемый внешний сброс. МК может перейти в состояние сброса также по сигналам устройств контроля состояния, которые имеются в составе контроллера. В этом случае говорят, что МК находится в состоянии внутреннего сброса. При этом буфер линии RESET устанавливается в состояние вывода с низким логическим уровнем на выходе. Данный сигнал может быть использован для установки в начальное состояние периферийных ИС.

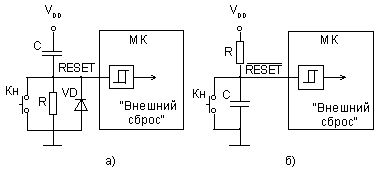

Типовые схемы формирования сигнала внешнего сброса для МК с высоким активным уровнем сигнала сброса (а) и низким активным уровнем сигнала сброса (б).

Рис. 4.10. Типовые схемы формирования сигнала внешнего сброса для МК с высоким активным уровнем сигнала сброса (а) и низким активным уровнем сигнала сброса (б).

Порядок выхода МК из состояний внешнего и внутреннего сброса в целом одинаков.

4.9.2. Блок детектирования пониженного напряжения питания

В реальных условиях эксплуатации может сложиться такая ситуация, при которой напряжение питания МК опустится ниже минимально допустимого, но не достигнет порога отпускания схемы POR. В этих условиях МК может "зависнуть". При восстановлении напряжения питания до номинального значения МК останется неработоспособным.

Для восстановления работоспособности системы после "просадки" напряжения питания МК необходимо снова сбросить. Для этой цели в современных МК реализован дополнительный блок детектирования пониженного напряжения питания. Такой модуль используется в МК семейства HC08 фирмы Motorola, аналогичный модуль имеется в составе семейства PIC17 фирмы Microchip. Рассматриваемый модуль генерирует сигнал внутреннего сброса при снижении напряжения питания до уровня чуть ниже минимально допустимого. Уровень срабатывания блока детектирования пониженного напряжения питания значительно превышает напряжение сохранения данных в ОЗУ МК. Событие сброса по сигналу блока пониженного напряжения питания отмечается специальным битом в одном из регистров МК. Следовательно, программно анализируя этот бит после сброса МК, можно установить, что данные целы, и продолжить выполнение программы.

4.9.3. Сторожевой таймер

Если, несмотря на все принятые меры, МК все же "завис" , то на случай выхода из этого состояния все современные контроллеры имеют встроенный модуль сторожевого таймера. Принцип действия сторожевого таймера показан на рис. 4.11.

Принцип действия сторожевого таймера.

Рис. 4.11. Принцип действия сторожевого таймера.

Основу сторожевого таймера составляет многоразрядный счетчик. При сбросе МК счетчик обнуляется. После перехода МК в активный режим работы значение счетчика начинает увеличиваться независимо от выполняемой программы. При достижении счетчиком максимального кода генерируется сигнал внутреннего сброса, и МК начинает выполнять рабочую программу сначала.

Для исключения сброса по переполнению сторожевого таймера рабочая программа МК должна периодически сбрасывать счетчик. Сброс счетчика сторожевого таймера осуществляется путем исполнения специальной команды (например, CLRWDT ) или посредством записи некоторого указанного кода в один из регистров специальных функций. Тогда при нормальном, предусмотренном разработчиком, порядке исполнения рабочей программы переполнения счетчика сторожевого таймера не происходит, и он не оказывает влияния на работу МК. Однако, если исполнение рабочей программы было нарушено, например, вследствие "зависания", то велика вероятность того, что счетчик не будет сброшен вовремя. Тогда произойдет сброс по переполнению сторожевого таймера, и нормальный ход выполнения рабочей программы будет восстановлен.

Модули сторожевых таймеров конкретных МК могут иметь различные особенности:

  • в ряде МК векторы внешнего сброса и сброса по переполнению сторожевого таймера совпадают. Это не позволяет выявить причину сброса программным путем и затрудняет написание рабочей программы. Более высокоуровневые МК имеют либо различные векторы сброса, либо отмечают событие сброса по переполнению сторожевого таймера установкой специального бита в одном из регистров специальных функций;
  • в некоторых МК при переходе в один из режимов пониженного энергопотребления, когда рабочая программа не выполняется, автоматически приостанавливается работа сторожевого таймера. В других МК сторожевой таймер имеет независимый тактовый генератор, который продолжает функционировать и в режиме ожидания. В этом случае необходимо периодически выводить МК из состояния ожидания для сброса сторожевого таймера. В PIC-контроллерах фирмы Microchip выработка таких сбросов может быть запрещена путем записи нуля в специальный бит конфигурации WDTE.

Использование сторожевого таймера существенно повышает способность к самовосстановлению системы на основе МК.
