Создание диаграммы DFD

12.1. Упражнение 4. Создание диаграммы DFD

1. Создайте контекстную диаграмму процесса "Оформление заказов" (Файл -> Новый проект).
2. Декомпозируйте созданную контекстную диаграмму "Оформление заказов", для чего в диалоговом окне выберите количество элементов декомпозиции - 2, тип диаграммы - DFD. Нажмите "ОК" и внесите в диаграмму DFD имена работ:
   • Проверка и внесение клиента
   • Внесение заказа
3. Создайте классификаторы:
   • Список клиентов
   • Список продуктов
   • Список заказов
   • Заявки на заказ
4. Внесите в модель соответствующие хранилища данных при помощи кнопки , а также внешнюю ссылку "Заявки на заказ", используя кнопку .
5. На основе следующей информации постройте DFD-модель процесса "Оформление заказов":
   • Процесс "Оформление заказов" состоит из двух подпроцессов: проверка и внесение клиентов и внесение заказов. Для выполнения этих процессов необходим список клиентов, список продуктов и для регистрации результатов выполнения процессов реестр списка заказов. Проверка и внесение клиентов в базу данных клиентов осуществляется на основе информации из заявок на заказ, а также после анализа информации в списке клиентов.
   • Внесение заказов производится только при наличии информации о соответствующем клиенте в списке клиентов и только на те товары, которые занесены в список продуктов компании. Существуют возможность использовать ранее созданные заказы, сохраненные в списке заказов.
   • Имейте в виду, что связь между некоторыми функциональными объектами и хранилищами данных может быть двунаправленной (исходящая и входящая стрелки).
6. Сверьте построенную Вами модель с моделью на рисунке (см. рис. 12.1), объясните полученное несоответствие, в случае его наличия.

увеличить изображение

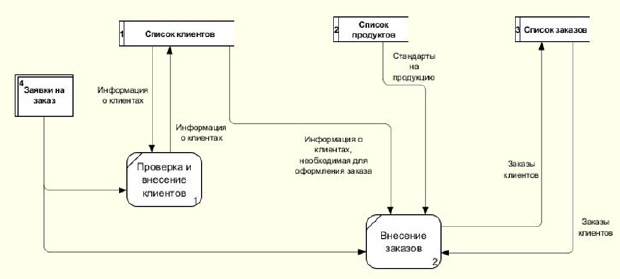

Рис. 12.1. Результат выполнения упражнения 4 - DFD-диаграмма декомпозиции процесса оформления заказа
